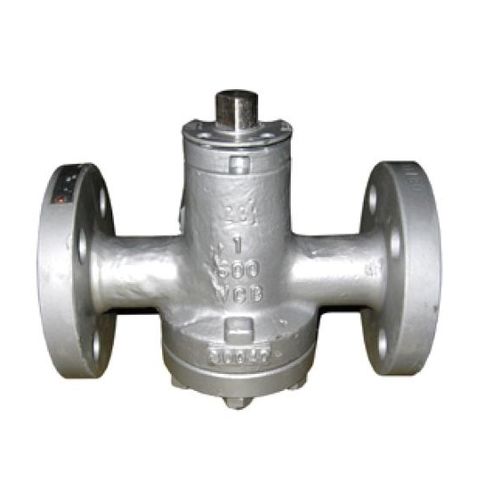

Vanne à clapet X47W-150LB(RF)

avec volantde contrôlepour l'eau

Robinet à boisseau Robinet à boisseau sphérique à équilibrage de pression (Modèle n° : X47W-150LB(RF)) Manuel 1 x Demande et spécifications 1.1 Demande a. Le produit est principalement appliqué dans des tuyaux contenant du gaz et du liquide pour ouvrir et fermer le milieu en écoulement. bx Appliqué dans l'industrie chimique, le pétrole et le gaz naturel. 2^ Normes 2.1 - Conception selon l'API 6D-2002, ASME B16.34-2004 : 2.2 - Vérification et test selon API 6D-2002 : 2.3 - Bride selon ASME B16.5-2003 : 2.4 - Face à face selon l'API 6D-2002 ; 2.5 - Marquage conformément à l'API 6D-2002 ; 3> Caractéristiques de la structure et principe de fonctionnement 3.1 Configuration (Modèle no. : X47W-150LB(RF)) 19.20 Vis 21 Goupille 22 Clé 23 Produit d'étanchéité 24 Injecteur 25 Valve de sortie à sens unique 26 Dispositif d'étanchéité d'urgence 27 Produit d'étanchéité 28 Vis sans fin 3. 2 La vanne fait tourner le bouchon dans la chambre au moyen d'un volant à main de manière à l'ouvrir ou à le fermer. 3.3 - Le volant tourne dans le sens des aiguilles d'une montre pour fermer la vanne. 3.4 - L'azote 13Cr ou l'alliage dur soudé par pulvérisation appliqué dans le bouchon est durable et a une longue durée de vie, en plus d'être facile à entretenir. 3.5 - Le couvercle inférieur peut régler l'étanchéité de manière à ce que le bouchon soit dans la meilleure position. 3.6 - La partie inférieure et la partie supérieure du robinet à boisseau sont toutes deux équipées d'un clapet de sortie unidirectionnel pour éviter les frictions dues à l'angle de cône, de manière à obtenir un bouchon l'équilibre.
