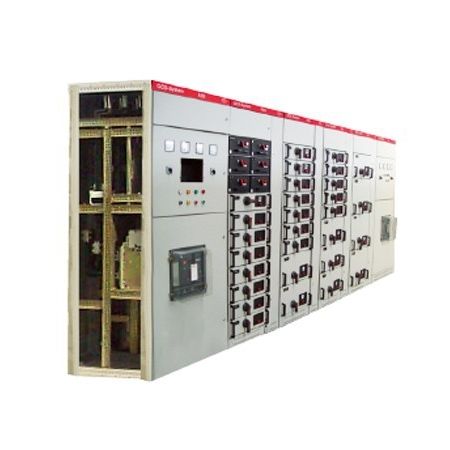

Tableau de distribution basse tension GCS

Vue d'ensemble Ce produit occupe une position de leader sur le marché national et peut être utilisé dans les réseaux de distribution d'électricité, les centres moteurs, les commandes, les compensations réactives, etc. dans des conditions de courant alternatif triphasé, de tension nominale inférieure à 380V et de courant nominal jusqu'à 4000A Description Caractéristiques du produit - L'acier ouvert de type 8MF est utilisé pour le cadre, sur le cadre principal il y a des trous de montage (E = 20mm et 100mm, Φ9.2mm), ce qui le rend flexible et pratique à assembler. - Le compartiment des barres, le compartiment des câbles et le compartiment fonctionnel sont séparés les uns des autres. - Les barres omnibus horizontales sont disposées en parallèle, ce qui améliore la capacité de résistance aux courts-circuits des barres omnibus. - Le compartiment des câbles est conçu de manière à faciliter l'installation des câbles. - La hauteur modulable du tiroir est de 160mm. Le tiroir ne change que dans ses dimensions en hauteur, et les dimensions en largeur et en profondeur sont toujours les mêmes. Ainsi, le tiroir d'une même unité fonctionnelle est bien interchangeable. Le courant nominal de chaque unité est de 400A et moins. - Des signes évidents d'OUVERTURE, de FERMETURE, de TEST et de DÉSACTIVATION sont marqués sur les panneaux des tiroirs. Le bloc-tiroirs est équipé de dispositifs de verrouillage mécanique. Chaque unité de tiroir est indépendante, les deux types de tiroirs (fixe et amovible) sont fournis, n'importe quelle combinaison d'entre eux peut être réalisée en cas de besoin. - Le niveau de protection du boîtier est IP30 ou IP40, d'autres options sont également prévues en fonction des besoins des utilisateurs. Paramètres Tension nominale 380V Courant nominal 1000(Vertical Busbar)/3150(Horizontal Busbar) Courant nominal de courte durée 50kA Courant nominal de crête admissible 105kA Indice IP IP3X, IP4X
