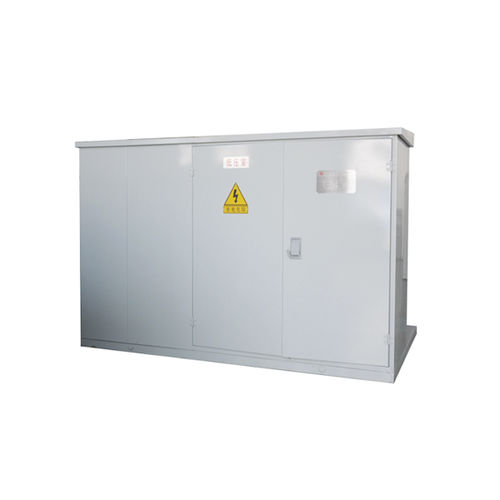

Transformateur de puissance ZGS11-ZG series

pour applications photovoltaïqueshaute tensionmonté sur pylône

Vue d'ensemble Le transformateur modulaire ZGS-ZG est conçu pour répondre à la demande croissante d'alimentation en énergie photovoltaïque. Ce produit est conçu sur la base du transformateur 35kV Pad-mounted. Le transformateur, le commutateur de charge et le fusible haute tension sont installés dans l'enceinte du transformateur, et l'huile d'isolation du transformateur est utilisée comme moyen d'isolation et de refroidissement de l'ensemble du produit. Le produit a une petite taille, un poids léger et il est facile à installer. Caractéristiques Le corps du transformateur et le réservoir d'huile sont étroitement reliés par un dispositif fixe. Toutes les lignes haute tension et basse tension sont connectées en douceur. La connexion entre le fil de prise et le changeur de prise en charge est soudée à froid et fixée par des boulons. Toutes les connexions (y compris les connexions entre la bobine et le fusible de secours, le fusible enfichable, le commutateur de charge, etc. La partie de fixation est équipée d'un dispositif anti-blocage pour que le transformateur puisse résister aux vibrations et aux chocs pendant le transport longue distance. Après la livraison sur le site d'installation, il n'est pas nécessaire de procéder à l'inspection conventionnelle du noyau suspendu. Le transformateur a une structure entièrement scellée, et il n'y a pas de conservateur d'huile. L'enceinte est spécialement traitée pour avoir une bonne capacité anti-corrosion, et lui donne également de bonnes performances dans la prévention de l'érosion éolienne et du brouillard salin.
