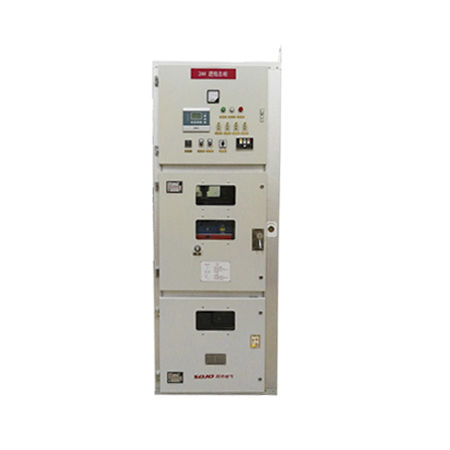

Appareillage de commutation isolé XGN66

à videisolé à l'air

Vue d'ensemble L'appareillage de commutation à enveloppe métallique XGN66-12 convient aux systèmes à simple barre omnibus 3.6～12kV et à simple barre omnibus avec dérivation ou à double barre omnibus pour recevoir et distribuer l'électricité. Description Adapte le disjoncteur à vide de type ZN28A-10. Caractéristiques du produit Le compartiment du jeu de barres, le compartiment des câbles et le compartiment des relais sont divisés par des panneaux métalliques. il y a une barre de mise à la terre à l'intérieur de l'armoire, ce qui permet d'assurer une connexion fiable à la terre. Fonction "Five-prevent". Paramètres Fréquence nominale 50Hz Courant nominal de courte durée admissible 20～40kA，4S Courant nominal de crête admissible 50～100kA Tension de tenue à la fréquence de puissance 1min 42kV Tension de tenue à l'impulsion de foudre 75kV Niveau de protection IP4X
