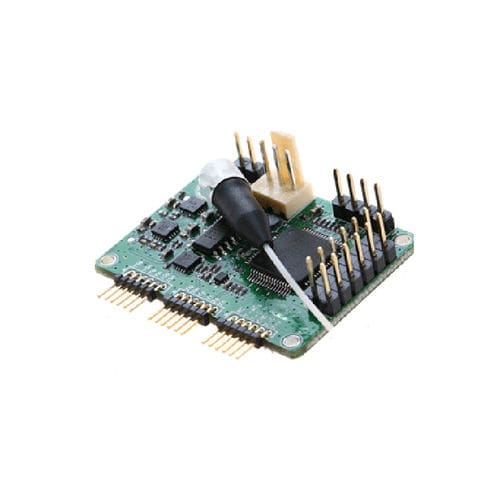

Carte contrôleur MZM

Le contrôleur de polarisation du modulateur Rofea est spécialement conçu pour les modulateurs Mach-Zehnder afin de garantir un état de fonctionnement stable dans divers environnements d'exploitation.Basé sur sa méthode de traitement du signal entièrement numérisée, le contrôleur peut fournir des performances ultra stables. Le contrôleur injecte un signal de tramage basse fréquence et de faible amplitude ainsi qu'une tension de polarisation dans le modulateur.Il continue de lire la sortie du modulateur et détermine l'état de la tension de polarisation et l'erreur associée.Une nouvelle tension de polarisation sera ensuite appliquée en fonction de la mesure précédente.De cette façon, le modulateur est assuré de fonctionner sous une tension de polarisation appropriée. Fonctionnalité • Contrôle de tension de polarisation sur Peak/Null/Q+/Q− • Contrôle de tension de polarisation sur un point arbitraire • Contrôle ultra précis : taux d'extinction maximum de 50 dB en mode Null ; Précision de ±0,5◦ sur les modes Q+ et Q− • Faible amplitude de tramage : 0,1 % Vπ en mode NULL et en mode PEAK 2% Vπ en mode Q+ et en mode Q− • Haute stabilité : avec une mise en œuvre entièrement numérique • Profil bas : 40 mm (L) × 30 mm (P) × 10 mm (H) • Facile à utiliser : Fonctionnement manuel avec mini cavalier ; Opérations OEM flexibles via MCU UART2 • Deux modes différents pour fournir une tension de polarisation : a. Contrôle de polarisation automatique b.Tension de polarisation définie par l'utilisateur
