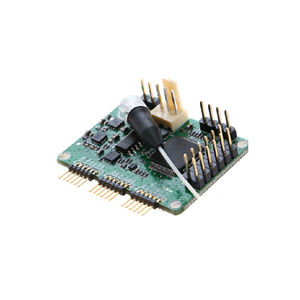

Carte contrôleur DP-IQ

Le contrôleur de polarisation du modulateur Rofea est spécialement conçu pour les modulateurs Mach-Zehnder afin de garantir un état de fonctionnement stable dans divers environnements d'exploitation.Basé sur sa méthode de traitement du signal entièrement numérisée, le contrôleur peut fournir des performances ultra stables. Le contrôleur injecte un signal de tramage basse fréquence et de faible amplitude ainsi qu'une tension de polarisation dans le modulateur.Il continue de lire la sortie du modulateur et détermine l'état de la tension de polarisation et l'erreur associée.Une nouvelle tension de polarisation sera ensuite appliquée en fonction de la mesure précédente.De cette façon, le modulateur est assuré de fonctionner sous une tension de polarisation appropriée. • Fournit simultanément six tensions de polarisation automatiques pour les modulateurs IQ à double polarisation •Format de modulation indépendant : SSB, QPSK, QAM, OFDM vérifiés. •Brancher et utiliser: Aucun calibrage manuel nécessaire. Tout est automatique. • Bras I, Q : contrôle sur les modes Peak et Null Taux d'extinction élevé : 50 dB max1 •Bras P : contrôle sur les modes Q+ et Q- Précision : ± 2◦ • Profil bas : 40 mm (L) × 29 mm (P) × 8 mm (H) •Haute stabilité : mise en œuvre entièrement numérique Facile à utiliser : •Fonctionnement manuel avec mini-sauteur 2 Opérations OEM flexibles via UART/IO •Deux modes pour fournir des tensions de polarisation : a.Contrôle de polarisation automatique b.Tension de polarisation définie par l'utilisateur
