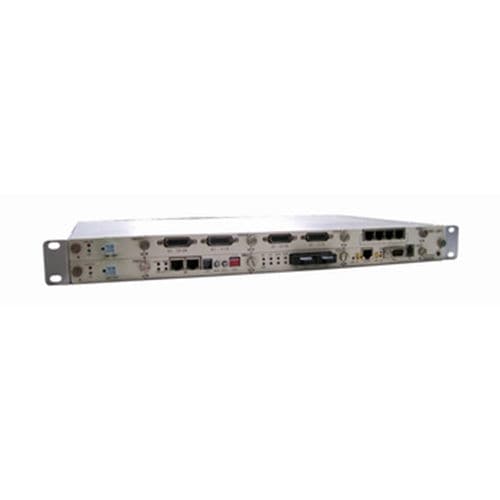

Multiplexeur module H9MO-LMFE

optiquevirtuelSDH / MSTP

H9MO-LMFE est une plate-forme SDH/MSPP STM-1/STM-4/STM-16 de classe opérateur, rentable, compacte (seulement 1U de haut), conçue pour être utilisée dans les réseaux métropolitains et d'accès afin de faciliter le transport efficace du trafic de données traditionnel TDM et émergent pour les fournisseurs de services. Le H9MO-LMFE est un équipement SDH compact basé sur une carte, conçu principalement comme un nœud de passerelle entre le réseau SDH central et un certain nombre de boîtiers CPE distants. Il peut également être utilisé comme un nœud ADM SDH multi-services dans un réseau en anneau ou maillé typique. Le châssis 19 pouces de hauteur 1U du H9MO-LMFE possède 8 slots, dont 2 pour l'alimentation DC(1+1)/AC, 1 pour la carte de gestion du réseau, 1 pour la liaison montante STM-1/STM-4/STM-16, et 4 pour les services (STM-1, Ethernet, E1, E3/DS3, V.35 etc.). Le H9MO-LMFE prend en charge plusieurs fonctions de réseau SDH comme suit : -Support1+1 MSP, protection SNCP -Le canal de gestion peut être DCC/E1/VC12 -Support jusqu'à STM-16 -Le test BERT E1 est intégré -Horloge interne/horloge externe/horloge de ligne/maintien d'horloge -Service Ethernet prenant en charge l'encapsulation GFP, la concaténation virtuelle VC12 et LCAS, PVLAN, VLAN 802.1Q et QinQ -Grande capacité de matrice d'interconnexion, supportant jusqu'à 46*VC-4 de connexion croisée complète de niveau VC-4 et 24*VC-4 de connexion croisée complète de niveau VC-12 ou VC-3 -agrégation Ethernet sur 8*E1 de 64 sites distants -252 Ethernet à distance sur agrégation 1*E1 -64 Ethernet sur agrégation SDH H9MO-LMFE supporte les services suivants sur différents ports : -STM-1o/STM-1e/STM-4/STM-16 -GE/FE (optique et électrique) -E1/V.35/E3/DS3 Architecture matérielle Description des slots : H9MO-LMFE est composé d'une carte d'agrégation et d'une carte de service tributaire.
