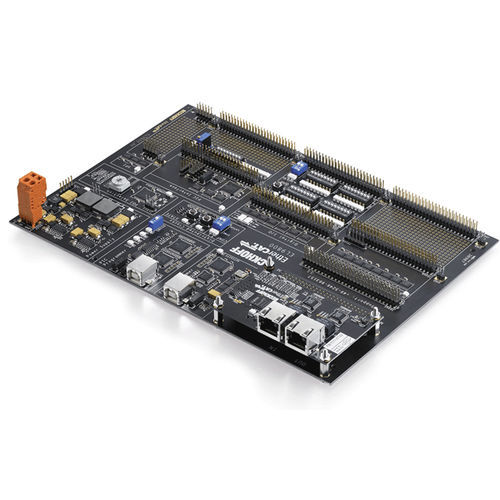

Kit d'évaluation développement du matériel EL9820

Le kit d'évaluation sert de plate-forme pour le développement d'esclaves EtherCAT. La carte contrôleur piggyback fournie avec le kit réalise la connexion EtherCAT complète avec l'ASIC ET1100. Toutes les E/S numériques, SPI et interfaces de données de processus asynchrones μController (PDI) sont connectées à des bandes de broches et peuvent être sélectionnées via le sélecteur PDI. L'interface SPI peut éventuellement être connectée à un microcontrôleur PIC inclus dans le kit ou directement à la barrette de broches. Une interface de programmation et de débogage pour le contrôleur est également fournie. Le EL9820 peut donc également être utilisé comme plate-forme pour le code ET9300 EtherCAT Slave Stack Code fourni avec les kits d'évaluation. Kit d'évaluation - carte de base Contrôleur esclave EtherCAT - ASIC ET1100 Carte contrôleur EtherCAT piggyback - FB1111-0142 avec ASIC ET1100 Logiciel - Code de pile esclave EtherCAT ET9300 Accessoires - câbles, documentation Atelier - disponible en option comme TR8100
