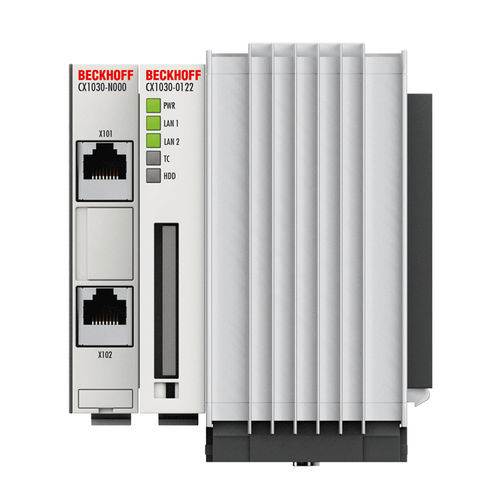

Module CPU ISA CX1030-0 series

Intel® Pentium® MRJ45embarqué

Le module CPU de base CX1030 offre une puissance Intel® Pentium® M sur rail DIN. Le CX1030 est équipé d'un processeur Intel® Pentium® M cadencé à 1,8 GHz. L'unité centrale est refroidie par le module de refroidissement et une cartouche de ventilateur facilement remplaçable située sous le boîtier. La vitesse du ventilateur peut être lue par le logiciel et peut donc être surveillée. Outre l'unité centrale et le chipset, le module CX1030 contient également la mémoire vive, disponible en différentes tailles. Le contrôleur démarre à partir de la Compact Flash. La configuration de base du CX1030 comprend une carte Compact Flash de 128 MB et deux interfaces Ethernet RJ45. Celles-ci sont connectées à un commutateur interne et offrent une option simple pour créer une topologie de ligne sans avoir besoin de commutateurs Ethernet supplémentaires. Tous les autres composants de la famille CX peuvent être connectés via l'interface PC/104 disponible des deux côtés. Le module de refroidissement actif est inclus dans la livraison. Le système d'exploitation peut être Windows Embedded CE 6 ou Windows Embedded Standard 2009. Le logiciel d'automatisation TwinCAT 2 transforme un système CX1030 en un puissant système PLC et de contrôle de mouvement qui peut être utilisé avec ou sans visualisation. Contrairement au CX1010, le CX1030 peut également être utilisé pour interpoler les mouvements des axes avec TwinCAT 2 NC I. D'autres interfaces système ou connexions de bus de terrain peuvent être ajoutées au module CPU de base. Le module CPU nécessite un module d'alimentation de type CX1100-001x. Tous les modules de bus de terrain CX1500 et tous les modules d'alimentation CX1100-001x de la série CX peuvent être utilisés en combinaison avec le CX1030.
