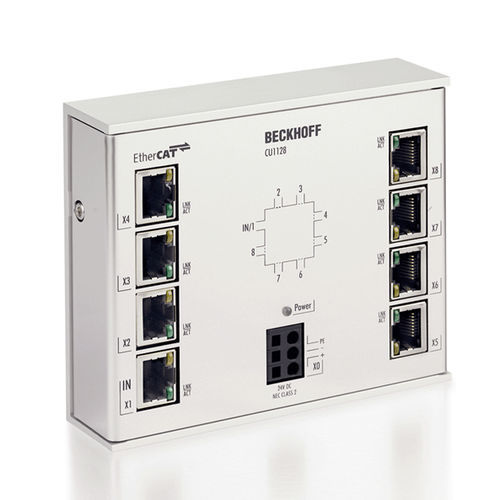

Multiplicateur de port Ethernet CU1128

Ligne, arbre ou étoile : EtherCAT supporte presque toutes les topologies. Si une topologie en étoile nécessite plusieurs branches en un point donné, la jonction EtherCAT à 8 voies CU1128 peut être utilisée à la place de plusieurs appareils EK1122. Le port 1 est le port d'entrée du réseau. D'autres modules EK1100 ou EtherCAT Box peuvent être connectés aux ports 2 à 8. Les jonctions EtherCAT sont connectées via des prises RJ45 avec affichage direct de l'état des liaisons et de l'activité. En conjonction avec TwinCAT ou d'autres maîtres EtherCAT appropriés, le CU1128 supporte également le couplage et le découplage des brins EtherCAT pendant le fonctionnement (Hot Connect). L'appareil ne peut pas être utilisé comme un commutateur Ethernet standard.
