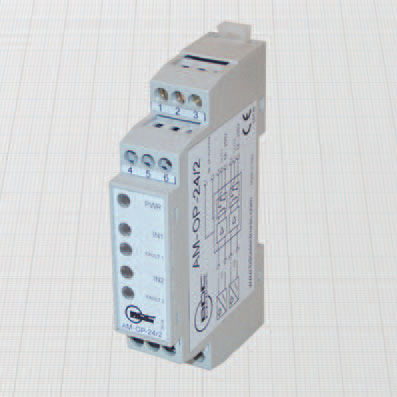

Amplificateur de signal AM-OP series

de puissancede courantde tension

SORTIES STATIQUES OPTOCOUPLÉES - 1 ou 2 canaux - Caractéristiques générales : Ces unités permettent d'amplifier les signaux provenant de capteurs ou de contacts NAMUR. Chaque sortie est isolée électriquement les unes des autres, de l'alimentation et de toutes les entrées. Il est possible de les configurer en tant que N.O il est possible de les configurer en N.O. ou N.C. et de les utiliser en PNP ou NPN. Ils sont ils sont protégés contre les surtensions sur les lignes, les surcharges et les courts-circuits. Lorsqu'ils sont utilisés pour des capteurs NAMUR, l'indication des défaillances est visible par une LED rouge sur le panneau avant pour les interruptions ou les courts-circuits sur les lignes d'entrée. Les dip-switches de configuration sont facilement accessibles en retirant le panneau avant. Convient pour le montage sur rail DIN. Caractéristiques techniques : - Tension d'alimentation : voir références de commande - Fréquence d'alimentation : DC ou 50 - 60 Hz - Consommation électrique max : voir références de commande - Conformément à la norme EN60947-5-6 - Compatibilité électromagnétique (CEM) selon EN61000-6-2/-4 PARAMÈTRES D'ENTRÉE - Point de commutation sur ON : 1,55 ÷ 1,75 mA - Hystérésis du point de commutation : 0,2 mA - Seuils de détection de défaillance : détection de circuit ouvert lorsque I 7,45 mA (Ri < 100Ω) SORTIES - Fonction des sorties : N.O. ou N.C. selon les réglages DIP-SW - Polarité : NPN/PNP - Fréquence de commutation max : 900 Hz - Retard d'entrée/sortie max : 700 µs - Courant de sortie max : 300 mA - Tension maximale applicable à travers la charge : 65 V - Chute de tension max. en condition de marche : 1,7 V - Isolation de l'alimentation et des entrées : 2500 V
