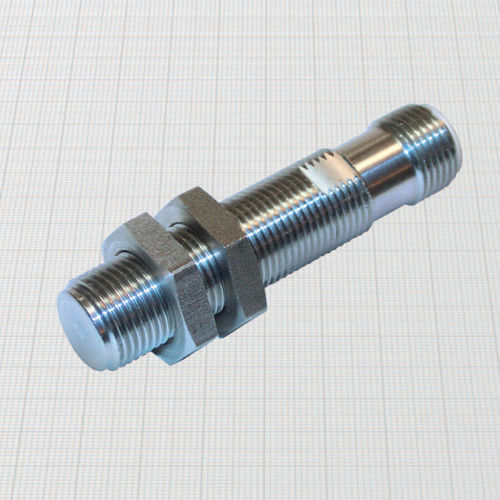

Interrupteur à choc et à vibration VxS12X series

cAPTEUR DE VIBRATIONS ET DE CHOCS 3 AXES - sortie 4÷20 mA - Connecteur M12x1 sortie - Caractéristiques générales : Ces nouveaux accéléromètres délivrent un seul signal 4 ÷ 20 mA proportionnel aux vibrations appliquées aux axes X, Y et Z vibrations appliquées aux axes X, Y et Z. La mesure étant effectuée à partir d'une fréquence très basse, l'accélération due à la gravité n'est pas détectée fréquence très basse, l'accélération due à la gravité n'est pas détectée, de sorte que la mesure n'est pas affectée par la position de montage la mesure n'est donc pas affectée par la position de montage. En fonction de la polarité de la connexion (directe ou inverse), il est possible d'effectuer la mesure de la valeur efficace sur la somme vectorielle Mesure RMS sur la somme vectorielle de l'accélération sur les trois axes X, Y et Z ou la valeur instantanée, en inversant simplement les deux fils de connexion. Sur la version VBS... (bump sensor), la valeur instantanée la plus élevée est maintenue sur la sortie pendant une seconde pendant une seconde, ce qui permet de mesurer une valeur analogique. Pour une connexion fiable, il est recommandé d'utiliser des connecteurs M12x1 avec le blindage du câble connecté à l'écrou du câble relié à l'écrou (voir section H du catalogue). Applications : - Détection des collisions sur les électrobroches, les poignées et les bras robotisés - Détection de déséquilibre des outils sur les fraiseuses et les rectifieuses - Détection de l'usure ou du fonctionnement anormal des roulements à billes et des pièces rotatives - Détection d'un chargement incorrect du tambour dans les machines à laver - Charges déséquilibrées sur des machines tournantes Caractéristiques techniques : - Plage de mesure : ± 6 g ; ± 10 g - Tension d'alimentation : 8 ÷ 40 Vdc - Courant de sortie : 4 ÷ 20 mA - Variation du courant de sortie : voir le tableau - Temps de maintien de la valeur de crête (version VBS...) 1 sec. - Choc de survie maximum : 2000 g - Résistance aux chocs et aux vibrations selon EN60068-2-27 EN60068-2-6
