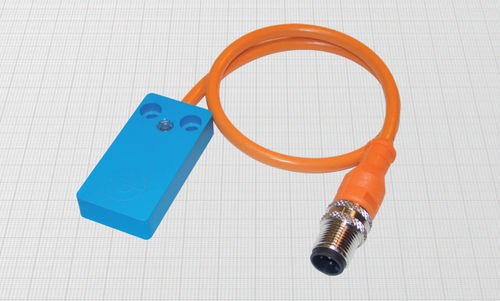

Inclinomètre 2 axes ISX series

applications

cAPTEURS D'INCLINAISON 2 AXES avec sortie analogique en tension - Auto-apprentissage de la position zéro - Insensible aux chocs et aux vibrations - Haute stabilité thermique - Faible consommation d'énergie Caractéristiques générales : Ces capteurs émettent deux signaux de tension proportionnels à l'inclinaison des axes X et Y par rapport à l'axe terrestre. Une inclinaison de 0° donne sur les sorties 50% de la valeur maximale à pleine échelle par rapport au négatif de l'alimentation par rapport au négatif de l'alimentation. Le capteur est insensible aux chocs et aux vibrations et la position du zéro absolu est calibrée en usine au niveau du sol est calibrée en usine au niveau du sol. Pour une connexion fiable, il est recommandé d'utiliser des connecteurs M12x1 avec le blindage du câble connecté à l'écrou du câble relié à l'écrou (voir section H du catalogue). Applications : - Contrôle de l'inclinaison des systèmes de levage - Contrôle de l'inclinaison des véhicules - Capteur de retour d'information sur les systèmes de nivellement automatique Caractéristiques techniques : - Courant d'alimentation à vide : ≤10 mA - Erreur de position zéro maximale : ± 50 mV - Dérive thermique maximale : 4,5 m V/°C - Courant de sortie maximal (source) : 20 mA - Temps de réponse : 0,1 sec - Linéarité : < 1% pleine échelle - Sensibilité de l'axe transversal : < ± 2% - Choc de survie maximal : 1000 g - Indications LED : Vert = tension d'alimentation Jaune = zéro apprentissage - Résistance aux chocs et aux vibrations conformément à la norme EN60068-2-27 EN60068-2-6 - Compatibilité électromagnétique (CEM) selon EN61000-6-2/-4 Matériaux : - Câble : PVC CEI 20 - 22 II ; 90° C - Boîtier : plastique - Écrou de verrouillage du connecteur : laiton nickelé
