Capteur de proximité reed BMT series

électromagnétiquerectangulaireen anneau

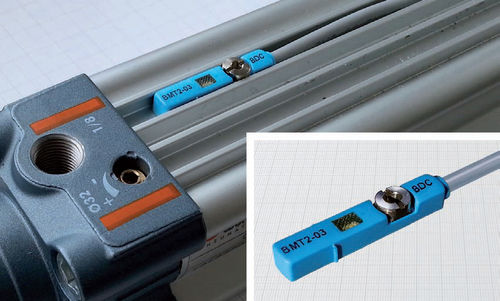

- CONTACT REED 2 et 3 fils avec LED - Pour vérins pneumatiques avec rainure en T - Montage encastré - Sortie câble et connecteur M8 x 1 ou M12 x 1 Caractéristiques générales : Ce capteur détecte la position de l'anneau magnétique à l'intérieur d'un vérin pneumatique standard pneumatique standard avec une rainure en T. Le capteur reste complètement encastré et donc protégé mécaniquement mécaniquement. Un clip pour fixer le câble à l'intérieur de la fente est fourni avec le capteur. Le contact Reed permet de piloter directement des charges en courant continu (PNP/NPN) et en courant alternatif. Une LED jaune jaune indique l'état de la sortie. Disponible avec sortie de câble, connecteur M8x1 ou connecteur M12x1. Caractéristiques techniques : - Tension de travail : 10 ÷ 30 Vac/Vdc - Fonction de sortie : normalement ouverte - Chute de tension (Ud) versions 2 fils : avec Ie = 10 mA ≤ 2,2 V avec Ie = 160 mA ≤ 3 V - Résistance de contact max (versions 3 fils) : 0,1 Ω - Temps de fonctionnement max : 0,7 ms - Temps de relâchement max : 0,4 ms - Indication de l'état de la sortie : LED jaune - Section du conducteur du câble : 0,15 mm2 - Compatibilité électromagnétique (CEM) selon EN60947-5-2 Matériaux : - Câble : BMT... PVC CEI 20-22 II ; 90°C ; 300V BMT...F ; BMT...N ; BMT...H ; BMT...R PUR VDE 0492/265 90°C - Capteur et clip de fixation : plastique - Ecrou tournant et vis de fixation (*) : laiton nickelé (*) Vis de fixation en acier inoxydable disponible sur demande
