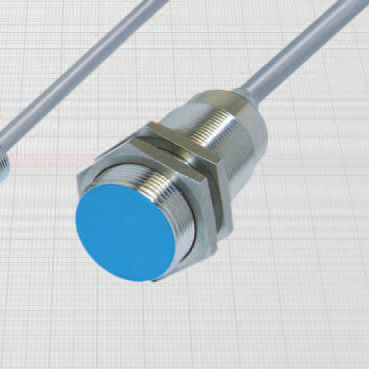

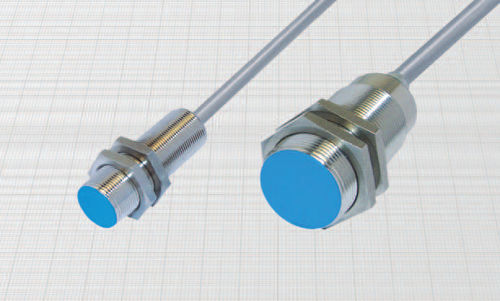

Capteur de proximité inductif DX18/4A5XKS

cylindriqueM30M18

5 fonctions de sortie - Amplifié en c.c. + c.a. 2 fils - Sortie câble - Caractéristiques générales : Lorsqu'ils sont utilisés en courant alternatif, ils fonctionnent en tant que normalement ouverts. Lorsqu'ils sont utilisés en courant continu, ils peuvent fonctionner comme normalement ouverts ou normalement fermés simplement en inversant les fils de connexion normalement ouvert ou normalement fermé en inversant simplement les fils de connexion. La charge peut être connectée indifféremment sur le pôle positif ou sur le pôle négatif. Ces détecteurs regroupent les quatre fonctions des détecteurs amplifiés traditionnels à 3 fils : PNP - NO ; PNP - NC ; NPN - NO ; NPN - NC. Outre le fait qu'ils fonctionnent en courant alternatif dans de nombreuses applications, ils peuvent remplacer directement les capteurs électromécaniques dans de nombreuses applications, ils peuvent remplacer directement les microrupteurs électromécaniques. Caractéristiques techniques : - Tension d'alimentation (UB) : 10 ÷ 60 Vdc/Vac - Fréquence du système électrique : 40 ÷ 60 Hz - Ondulation maximale : 10 - Courant de repos (Ir ) : ≤ 0,6 mA - Courant minimum de fonctionnement (Im) : 5 mA - Courant opérationnel nominal (Ie) : 400 mA - Chute de tension (Ud) : ≤ 4 V - Plage de température : - 20° ÷ + 70°C - Dérive thermique maximale de la distance de détection Sr : ± 10% - Précision de répétition (R) : 2% - Hystérésis de commutation (H) : 10 - Degré de protection : IP67 - Indication par LED : jaune = état de la sortie rouge clignotant = court-circuit de la sortie - Section du conducteur du câble : 0,75 mm2 - Protection contre les courts-circuits et les surcharges - Suppression de la fausse impulsion initiale - Equipement de classe 2 selon IEC 536 - Chocs et vibrations selon EN60068-2-27 EN60068-2-6 - Compatibilité électromagnétique (CEM) selon EN61000-6-2/- 4 Matériaux : - Câble : 2 m PVC CEI 20 - 22 II ; 90°C ; 300 V ; O.R. - Boîtier : laiton nickelé - Face sensible : plastique
