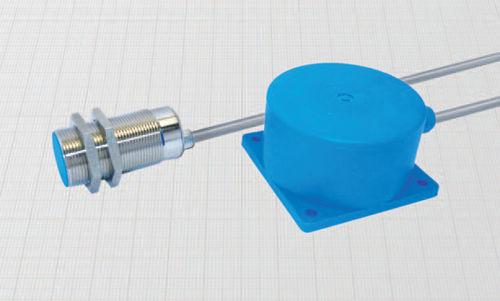

Capteur de proximité inductif DCAL30/4609

cylindriqueM30analogique

- Diamètres 30 - 80 mm - Sortie analogique avec courant linéaire - Sortie par câble Caractéristiques générales : Ces détecteurs de proximité inductifs fournissent un courant de sortie directement ou inversement proportionnel à la distance entre la face de détection et la cible métallique directement ou inversement proportionnel à la distance entre la face de détection et la cible métallique. Le courant de sortie dépend également du matériau de la cible le courant de sortie dépend également du matériau de la cible ils peuvent donc être utilisés non seulement pour détecter des distances, des déplacements, des vibrations et des ondulations, mais aussi pour reconnaître la composition de métaux et d'autres matériaux mais aussi pour reconnaître la composition des métaux et des alliages. Dans la configuration à deux fils, ils sont protégés contre les inversions de polarité et les courts-circuits, conformément à la norme industrielle 4-20 mA à la norme industrielle 4-20 mA. Utilisation du capteur : Le courant de sortie traverse la charge externe RL en générant une tension (Vo) utilisée pour piloter l'étage d'entrée de l'appareil de mesure pour piloter l'étage d'entrée de l'instrument de mesure. La valeur correcte de RL peut être la valeur correcte de RL peut être choisie en fonction des valeurs de l'alimentation Vdc et de la plage de Vout souhaitée, comme indiqué dans les tableaux comme indiqué dans les tableaux. Caractéristiques techniques : - Tension d'alimentation : 10 ÷ 40 Vdc - Ondulation max : 20% - Plage de courant de sortie : 0 ÷ 16 mA ou 4 ÷ 20 mA - Plage de température : - 10° ÷ + 70°C - Dérive thermique max : < 10% - Degré de protection : IP67 - Compatibilité électromagnétique (EMC) selon EN61000-6-2/-4 - Résistance aux chocs et aux vibrations selon EN60068-2-27 EN60068-2-6 Matériaux : - Câble : 2 m PVC CEI 20 - 22 II ; 90°C ; 300 V ; O.R. blindé - Boîtier 30 mm : laiton nickelé - Boîtier 80 mm : plastique - Face sensible : plastique
