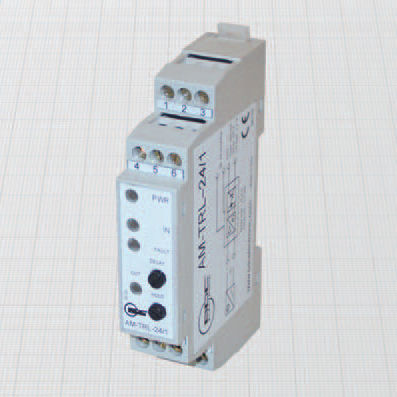

Amplificateur de signal AM-TRL series

de puissancede courantde tension

- SORTIE RELAIS - 1 canal temporisé Caractéristiques générales : Ces appareils permettent d'amplifier les signaux provenant de capteurs ou de contacts NAMUR. Le temps de retard et le temps de maintien du signal d'entrée sont réglés par des potentiomètres sur la face avant sur la face avant. Les sorties relais ont des contacts inverseurs N.O.+N.C. isolés électriquement les uns des autres, de l'alimentation et de toutes les entrées. Sur la version 24V, il est également possible de configurer la sortie OUT2 avec la même fonction que la sortie OUT1 ou de l'utiliser comme indication de panne à distance comme indication de panne à distance. Lorsqu'il est utilisé avec des capteurs NAMUR, l'indication des défaillances est visible par une LED rouge sur le panneau avant pour les interruptions ou les courts-circuits sur les lignes d'entrée lignes d'entrée. Les dip-switches de configuration sont facilement accessibles en retirant le panneau avant. Convient pour le montage sur rail DIN. Caractéristiques techniques : - Tension d'alimentation : voir références de commande - Fréquence de la tension d'alimentation : DC ou 50 - 60 Hz - Consommation électrique max : voir références de commande - Selon la norme EN60947-5-6 - Compatibilité électromagnétique (CEM) selon EN61000-6-2/-4 PARAMÈTRES D'ENTRÉE - Point de commutation à ON : ≥ 1,75 mA - Hystérésis du point de commutation : 0,2 mA - Seuils de détection de défaillance : détection de circuit ouvert lorsque I 7,45 mA (Ri<100ohm) SORTIES - Fonction de sortie : NO + NC (SPDT) - Tension maximale de contact : 250 V - Courant nominal : 5A - Rebondissement sur les contacts N.O./N.C. typique : 1/5 msec - Isolation de l'alimentation et des entrées : 2500 V - Plage de réglage de la temporisation et du maintien : 10 msec. ÷ 25,6 sec.
