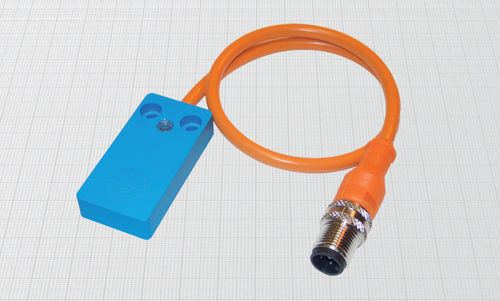

Détecteur d'inclinaison 2 axes ISX/2H60DS-0,3

iNTERRUPTEUR D'INCLINAISON 2 AXES (± 60°) avec 2 sorties statiques on/off Insensible aux chocs et aux vibrations - Auto-apprentissage de la position zéro et du seuil de déclenchement Faible consommation - Haute stabilité thermique - Caractéristiques générales : Ces capteurs fournissent deux sorties NPN normalement ouvertes qui se connectent à l'alimentation négative lorsque les seuils prédéfinis sont atteints lorsque les seuils prédéfinis des axes X et Y sont dépassés, ces capteurs fournissent deux sorties NPN normalement ouvertes qui se connectent à l'alimentation négative. Le capteur est insensible aux chocs et aux vibrations et le zéro absolu est étalonné en usine au niveau du sol calibré en usine au niveau du sol. Les seuils peuvent être préréglés en usine à des valeurs spécifiées. Sauf indication contraire les deux seuils sont préréglés à ± 5° pour les deux axes. Les seuils et la position du zéro peuvent être modifiés sur le terrain. Applications : - Contrôle de l'inclinaison des systèmes de levage - Contrôle de l'inclinaison des véhicules - Capteur de rétroaction sur les systèmes de nivellement automatique Caractéristiques techniques : - Plage de mesure : ± 60 - Résolution : 0,2° - Tension d'alimentation : 8 ÷ 40 Vcc - Courant d'alimentation à vide : ≤ 10 mA - Sortie : NPN n.o. collecteur ouvert - Dérive thermique maximale du point de commutation : 0,03° / °C - Courant de sortie max : 200 mA - Temps de réponse maximum : 0,1 sec - Sensibilité de l'axe transversal : < ± 2% - Choc de survie maximal : 1000 g - Température de stockage : - 20 + 100°C - Indications LED : Vert = tension d'alimentation Jaune = dépassement du seuil - Résistance aux chocs et aux vibrations selon EN60068-2-27 EN60068-2-6 - Compatibilité électromagnétique (CEM) selon EN61000-6-2/-4 Matériaux : - Câble : PVC CEI 20 - 22 II ; 90° C - Boîtier : plastique - Écrou de verrouillage du connecteur : laiton nickelé
