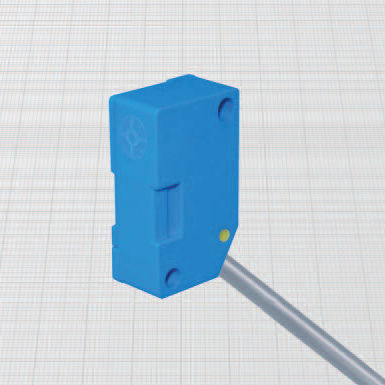

Capteur de proximité inductif DCMZ series

mécaniqueélectromagnétiquerectangulaire

Type Z - Amplifié en courant continu 2 fils non polarisés - Sortie de câble - Caractéristiques générales : Ces capteurs ne sont pas polarisés et la charge peut être connectée à la fois au fil positif et au fil négatif (fonction PNP ou NPN). Ils peuvent donc remplacer les microrupteurs mécaniques traditionnels dans de nombreuses applications. Ils ont la même forme et les mêmes trous de fixation que les microrupteurs standard V3. La position particulière du câble permet le montage sur chaque côté du boîtier. L'état de la sortie est indiqué par une LED visible sur 3 côtés. Caractéristiques techniques : - Tension d'alimentation (UB) : 10 ÷ 48 Vdc - Ondulation max : 10% - Courant à l'état bloqué (Ir ) : ≤ 1 mA - Courant minimum de fonctionnement (Im) : 5 mA - Chute de tension (Ud) con Ie = 10 mA : ≤ 5 V - Chute de tension (Ud) con Ie = 100 mA : ≤ 6 V - Dérive thermique maximale de la distance de détection Sr : ± 10% - Précision de répétition (R) : 2% - Hystérésis de commutation (H) : 10% - Degré de protection : IP67 - Indicateur d'état du commutateur : LED jaune - Section du conducteur du câble : 0,35 mm2 - Protégé contre les courts-circuits et les surcharges - Suppression de la fausse impulsion initiale - Compatibilité électromagnétique (CEM) conformément à la norme EN60947-5-2 - Résistance aux chocs et aux vibrations selon EN60068-2-27 EN60068-2-6 Matériaux : - Câble : 2 m PVC CEI 20 - 22 II ; 90°C ; 300 V ; O.R. - Boîtier : plastique
