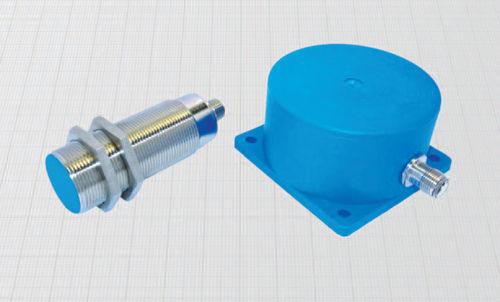

Capteur de proximité inductif DCAL30/4309B

cylindriqueM30analogique

- Diamètres 30 - 80 mm - Analogique avec sortie de courant linéaire - Sortie connecteur M12 x 1 Caractéristiques générales : Ces détecteurs de proximité inductifs fournissent un courant de sortie directement ou inversement proportionnel à la distance entre la face de détection et la cible métallique. Le courant de sortie le courant de sortie dépend également du matériau de la cible, de sorte qu'ils peuvent être utilisés non seulement pour détecter les distances, les déplacements, les vibrations et les chocs pour détecter des distances, des déplacements, des vibrations et des ondulations, mais aussi pour reconnaître la composition des métaux et des alliages la composition des métaux et des alliages. Dans la configuration à deux fils, ils sont protégés contre les inversions de polarité et les courts-circuits de polarité et de court-circuit, conformes à la norme industrielle 4-20 mA industrielle 4-20 mA. Il est recommandé d'utiliser des connecteurs sans LED. Pour les applications soumises à des niveaux élevés d'interférences électromagnétiques, il est recommandé d'utiliser le connecteur droit avec câble blindé type C10/00VS qui offre un blindage à 360°. Utilisation du capteur : Le courant de sortie traverse la charge externe RL en générant une tension (Vo) qui sert à alimenter l'étage d'entrée de l'appareil de mesure pour piloter l'étage d'entrée de l'instrument de mesure. La valeur correcte de RL peut être la valeur correcte de RL peut être choisie en fonction des valeurs de l'alimentation Vdc et de la plage de Vout souhaitée, comme indiqué dans les tableaux comme indiqué dans les tableaux. Caractéristiques techniques : - Tension d'alimentation : 10 ÷ 40 Vdc - Ondulation max : 20% - Plage de courant de sortie : 0 ÷16 mA ou 4 ÷ 20 mA - Plage de température : - 10° ÷ + 70°C - Dérive thermique max : < 10% - Degré de protection : IP67 - Compatibilité électromagnétique (EMC) selon EN61000-6-2/-4 - Résistance aux chocs et aux vibrations selon EN60068-2-27 EN60068-2-6 Matériaux : - Boîtier 30 mm : laiton nickelé - Boîtier 80 mm : plastique - Face sensible : plastique
