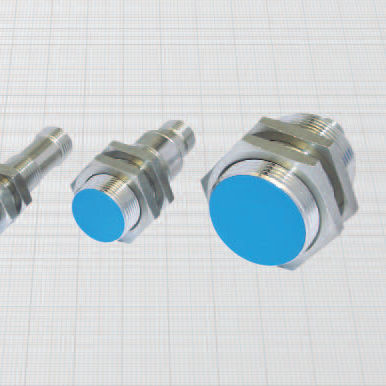

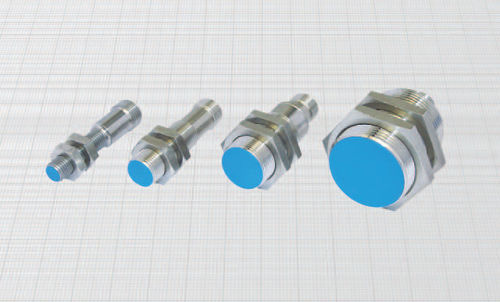

Capteur de proximité inductif DC8/5300

électromagnétiquecylindriqueM12

SÉRIE NAMUR avec LED - Non amplifié en courant continu - Sortie connecteur M12 x 1 - Caractéristiques générales : Cette nouvelle série de capteurs permet de piloter des entrées spécifiques pour des capteurs NAMUR ou des entrées pour des interrupteurs amplifiés à 2 fils avec un faible courant (jusqu'à 10 mA). La charge peut être appliquée sur les deux bornes (fonction PNP ou NPN). Grâce à la surveillance par LED et à la sortie déclenchée en interne, une utilisation directe est possible avec des PLC et d'autres entrées électroniques, optimisant ainsi le câblage et la fiabilité de l'ensemble du système. Caractéristiques techniques : - Tension de travail : 7,7 ÷ 30 Vdc - Ondulation maximale : 10% - Courant de repos (Ir ) : < 1 mA - Courant minimum de fonctionnement (Im) : 2 mA - Courant opérationnel nominal (Ie) : 10 mA - Chute de tension (Ud) avec charge 10 mA : < 6,5 V - Chute de tension (Ud) avec charge 8 mA : < 5 V - Plage de température : - 25° ÷ +70°C - Dérive thermique maximale de la distance de détection Sr : ± 10% - Précision de répétition (R) : 2% - Hystérésis de commutation (H) : 10 - Degré de protection : IP67 - Indicateur d'état du commutateur : LED jaune - Protégé contre les courts-circuits et les surcharges (8 mm non inclus) - Protégé contre toute erreur de branchement - Conforme à la norme EN60947-5-6 - Compatibilité électromagnétique (CEM) selon EN60947-5-2 - Résistance aux chocs et aux vibrations conformément à la norme EN60068-2-27 EN60068-2-6 Utilisation selon NAMUR : - Tension d'alimentation : 7,7 ÷ 9 Vdc - Consommation à 8,2 V avec Rx = 1000 Ω avec métal : ≤ 1 mA sans métal : ≥ 3 mA - Pour la version certifiée ATEX, voir le catalogue ATEX Matériaux : - Boîtier 8 mm : acier inoxydable - Boîtier 12 - 18 - 30 mm : laiton nickelé - Face sensible : plastique
