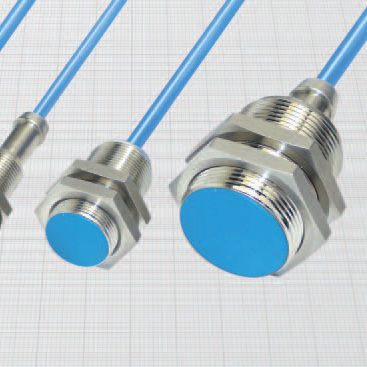

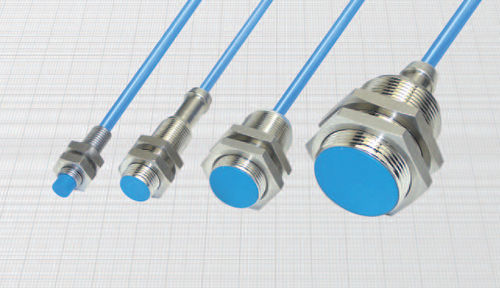

Capteur de proximité inductif DC8/4600S

électromagnétiquecylindriqueM30

- SÉRIE NAMUR avec LED - Non amplifié en d.c. 2 fils - Sortie de câble Caractéristiques générales : Cette nouvelle série de capteurs permet de piloter des entrées spécifiques pour les capteurs NAMUR ou des entrées pour des interrupteurs amplifiés à 2 fils avec un faible courant (jusqu'à 10 mA). La sortie est déclenchée en interne et surveillée par une LED. La charge peut être appliquée sur les deux sur les deux bornes (fonction PNP ou NPN). Caractéristiques techniques : - Tension de travail : 7,7 ÷ 30 Vdc - Ondulation maximale : 10% - Courant de repos (Ir ) : <1 mA - Courant minimum de fonctionnement (Im) : 2 mA - Courant opérationnel nominal (Ie) : 10 mA - Chute de tension (Ud) avec charge 10 mA : < 6,5 V - Chute de tension (Ud) avec charge 8 mA : < 5 V - Plage de température : - 25° ÷ +70°C - Dérive thermique maximale de la distance de détection Sr : ± 10% - Précision de répétition (R) : 2% - Hystérésis de commutation (H) : 10 - Degré de protection : IP67 - Indicateur d'état du commutateur : LED jaune - Section du conducteur du câble : 0,35 mm2 sur 8 et 12 mm 0,75 mm2 sur 18 et 30 mm - Protégé contre les courts-circuits et les surcharges (8 mm non inclus) - Protégé contre toute erreur de branchement - Conforme à la norme EN60947-5-6 - Compatibilité électromagnétique (CEM) selon EN60947-5-2 - Résistance aux chocs et aux vibrations selon EN60068-2-27 EN60068-2-6 - Pour la version certifiée ATEX, voir le catalogue ATEX Utilisation selon NAMUR : - Tension d'alimentation : 7,7 ÷ 9 Vdc - Consommation à 8,2 V avec Rx = 1000 Ω avec métal : ≤ 1 mA sans métal : ≥ 3 mA Matériaux : - Câble : 2 m PVC CEI 20 - 22 II ; 90°C ; 300 V ; O.R. - Boîtier 8 mm : acier inoxydable - Boîtier 12 - 18 - 30 mm : laiton nickelé - Face sensible : plastique
