Convoyeur à bande modulaire
en spiralepour l'industrie agroalimentairerefroidissant

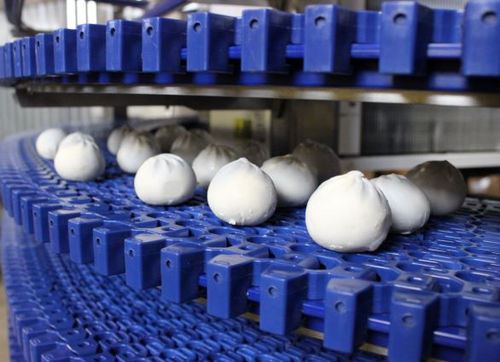

Convoyeur à bande modulaire - BCS SIA - en spirale / pour l'industrie agroalimentaire / refroidissant
Convoyeur à bande modulaire - BCS SIA - en spirale / pour l'industrie agroalimentaire / refroidissant
Convoyeur à bande modulaire - BCS SIA - en spirale / pour l'industrie agroalimentaire / refroidissant - image - 2
Convoyeur à bande modulaire - BCS SIA - en spirale / pour l'industrie agroalimentaire / refroidissant - image - 3
Convoyeur à bande modulaire - BCS SIA - en spirale / pour l'industrie agroalimentaire / refroidissant - image - 4
Convoyeur à bande modulaire - BCS SIA - en spirale / pour l'industrie agroalimentaire / refroidissant - image - 5
Convoyeur à bande modulaire - BCS SIA - en spirale / pour l'industrie agroalimentaire / refroidissant - image - 6
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Technologie
à bande modulaire
Forme
en spirale
Secteur
pour l'industrie agroalimentaire
Autres caractéristiques
refroidissant

Description

Les convoyeurs en spirale offrent un avantage significatif en maximisant le placement des produits dans un espace minimal. La structure du convoyeur comprend un tambour, qui sert de mécanisme d'entraînement, et une bande modulaire qui s'enroule en spirale autour de lui. La bande se déplace sur des profils supportés et, lorsqu'elle atteint le bas du tambour, elle revient au début de la trajectoire en spirale sur la section inversée. Le mécanisme d'entraînement du transporteur en spirale peut être mis en œuvre de deux manières : soit en reliant directement l'axe du tambour à l'arbre creux de l'entraînement motorisé, soit en reliant l'axe du tambour à l'arbre de l'entraînement motorisé par l'intermédiaire d'une transmission par chaîne. Le choix du mécanisme d'entraînement approprié dépend des paramètres spécifiques du transporteur en spirale. Les caractéristiques du transporteur en spirale peuvent varier considérablement en fonction de la tâche à accomplir. Données initiales pour le calcul : - L'agencement du service dans lequel il est prévu de placer le convoyeur ; - Les conditions environnementales ; - Matériau de construction ; - Temps de séjour du produit sur la bande ; - Le type de produit ; - Capacité du produit ; - Les paramètres géométriques du produit ; - Lien avec d'autres équipements du département. Après avoir traité la spécification des exigences, le calcul des paramètres de base de la construction est effectué : - Nombre de niveauxIMG 1974 - Le diamètre du tambour - La largeur et le type de bande - La hauteur des étages - Le sens d'enroulement (dans le sens des aiguilles d'une montre ou dans le sens inverse) - Disposition des sections d'entrée et de sortie du convoyeur - La longueur des sections d'entrée et de sortie - La hauteur d'entrée et de sortie du convoyeur - Vitesse de rotation du tambour

---
