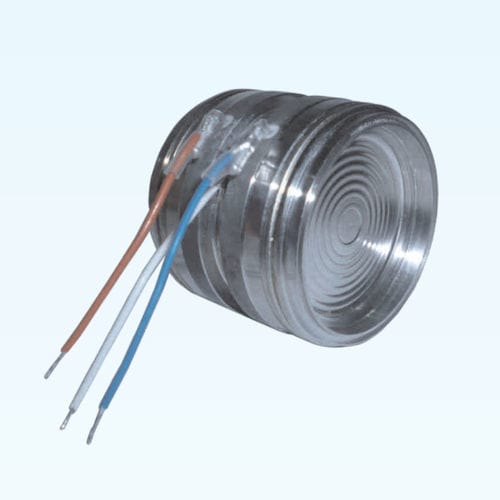

Capteur de pression différentielle 115C

capacitifanalogiquepour oxygène

Le modèle 115C est un capteur de pression différentielle capacitif, basé sur la technologie des condensateurs métalliques BCM. L'élément sensible est composé de deux plaques de condensateur fixes et d'une membrane de détection mobile. La membrane de détection est située entre les deux plaques de condensateur et forme deux chambres séparées avec chaque plaque de condensateur. L'ensemble de l'élément sensible est logé dans un boîtier en acier inoxydable 316L, rempli d'huile de silicone. Grâce à l'huile de remplissage, les pressions mesurées peuvent être transférées de deux membranes d'isolation en acier inoxydable 316L à l'élément de détection. Si ces deux pressions sont différentes, la plaque de détection est forcée de se rapprocher de l'une des plaques du condensateur. Par conséquent, le signal de sortie électrique peut être créé au moyen du changement de capacité entre la plaque de détection et les deux plaques de condensateur. Pour différentes applications, il existe différents types de liquide de remplissage pour ce modèle. Le capteur peut être rempli avec le fluide standard de type A pour l'industrie courante d'usage général, avec le fluide de type B pour l'industrie de l'oxygène ou avec le fluide de type C pour l'industrie du tabac. Le 115C est conçu pour une large gamme de pressions allant de 0~16 mbar de pression différentielle (D) à 0~410 bar de pression manométrique (G). Grâce à sa membrane de grand diamètre, le capteur peut mesurer des fluides visqueux ou contenant des particules, et il est également compatible avec les milieux corrosifs. Des membranes en tantale, en Hastelloy-C ou en Monel sont disponibles sur demande pour les applications en milieu plus corrosif. Le 115C, qui peut être étanchéifié par des joints toriques, présente des parties en contact avec le fluide d'un diamètre de 41,4 mm.
