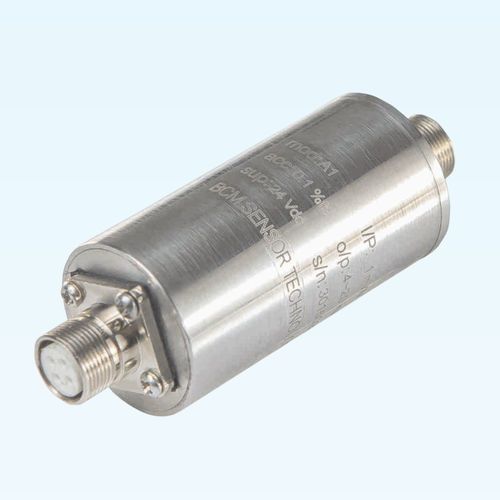

Conditionneur de signal programmable A1

analogiqueultra robustepour capteur

Le conditionneur de signal de capteur analogique (SSC) modèle A1 est conçu comme un SSC à profil bas à utiliser avec tous les capteurs qui sont construits avec un circuit de pont de Wheatstone. Il amplifie un signal d'entrée (i/p) en millivolts des capteurs en un signal analogique standard qui peut être directement transmis à un PLC (automate programmable) ou à tout système d'acquisition de données basé sur un ordinateur. A1 SSC peut traiter la sensibilité i/p de 1mV/V à 12mV/V et le capteur est alimenté par une tension d'excitation dans une gamme de 5, ..., 10 Vdc. A1 SSC fournit au capteur une tension d'excitation régulée préréglée en usine (5, ..., 10 Vdc). Le signal o/p de l'A1 SSC peut être soit la boucle de courant (4~20 mA), soit le signal de tension (0~5 Vdc ou 0~10 Vdc). Le "décalage" et la "portée" du signal o/p de A1 sont réglés par deux potentiomètres situés à l'extrémité o/p de A1 (voir le diagramme ci-dessous). Les circuits de l'A1 SSC sont protégés par un boîtier en aluminium anodisé. L'A1 SSC est fabriqué pour avoir un niveau de protection IP65.
