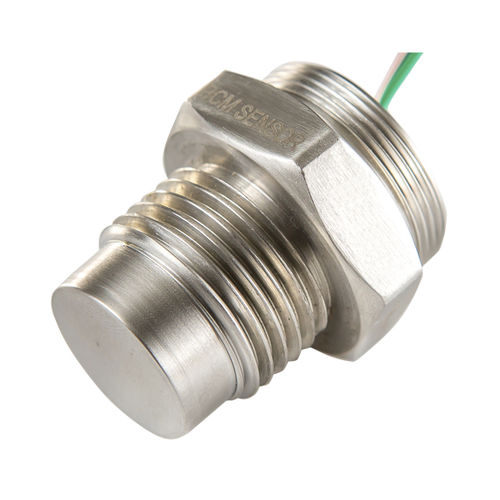

Transmetteur de pression relative 664F(F)

à membraneanalogiquetorique

Le capteur de pression (PS) modèle 664F(f) est doté d'une membrane affleurante. Cette caractéristique est particulièrement utile lorsque le capteur mesure la pression d'un fluide collant, comme une pâte visqueuse, ou d'un fluide contenant des particules solides, comme de l'eau usée. Le diaphragme est soudé au boîtier du capteur afin d'éviter tout joint torique à l'intérieur du PS pour une meilleure fiabilité du PS. Comme le 664F(c), le 664F(f) PS possède une jauge de contrainte à feuille métallique (par exemple, une jauge de contrainte à diaphragme de type BCM KA) collée sur son diaphragme pour former le circuit du pont de Wheatstone. Grâce à la jauge de contrainte à feuille métallique, le PS de la série 664F a un effet de température le plus faible parmi tous les PS de BCM SENSOR. Une variété de signaux de sortie est disponible, par exemple, un signal mV/V provenant directement du circuit du pont de Wheatstone, un signal ratiométrique de 10%~90%Vs, 0~5V, ou un signal numérique des protocoles I2C ou SPI via un SSC (conditionneur de signal de capteur) qui est fixé à l'arrière de la PS. Le 664F(f) PS est principalement utilisé pour construire des transmetteurs de pression en ajoutant à la fois un SSC sur sa face arrière, un boîtier pour le SSC via son filetage M24x1 et un connecteur pour l'alimentation et la sortie du signal.
