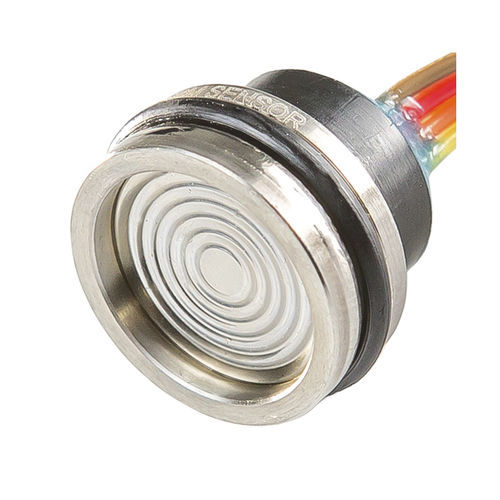

Capteur de pression absolue 101B(A19L)

piézorésistifratiométriquenumérique

Le capteur de pression (PS) modèle 101B(a19L) est conçu avec une hauteur réduite de 7 mm pour le boîtier du capteur, soit 8 mm de moins que le PS 101B(a19G) et 6 mm de moins que le 101B(a19F). Cette caractéristique confère au PS 101B(a19L) des avantages lorsqu'il est utilisé dans des applications où la hauteur du capteur est limitée, par exemple pour constituer des réseaux de capteurs bidimensionnels ou tridimensionnels de faible épaisseur. Le diaphragme et le boîtier sont en acier inoxydable 316L. Par conséquent, le 101B(a19L) PS peut mesurer des pressions de milieux corrosifs et/ou conducteurs, à condition que le milieu soit compatible avec l'acier inoxydable 316L. Comme le 101B(a19G), le 101B(a19L) PS possède un capteur de pression piézorésistif intégré à l'intérieur du PS et sa capsule est remplie d'huile non compressible. Divers signaux de sortie sont disponibles, par exemple un signal mV/V provenant directement du circuit de pont de Wheatstone, un signal ratiométrique de 10%~90%Vs, ou un signal numérique des protocoles I2C ou SPI via un SSC fixé à l'arrière du PS.
