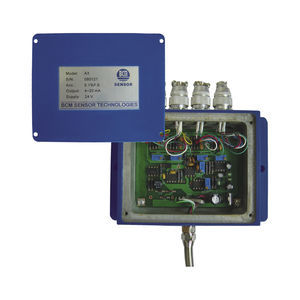

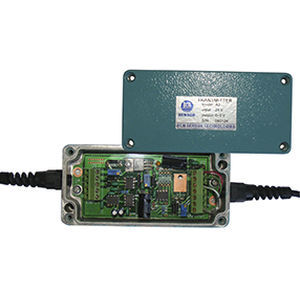

Transmetteur de signal analogique pour capteur D1

industriel4-20 mA

Le modèle D1 est un conditionneur de signal de capteur (SSC) programmable, qui a été développé pour fonctionner avec une large gamme de capteurs résistifs dans lesquels les éléments de détection sont configurés à un circuit de pont de Wheatstone. D'une part, le SSC D1 fournit une tension d'excitation constante ou un courant d'excitation au capteur, et d'autre part, le SSC D1 amplifie et conditionne les signaux de sortie du capteur pour obtenir le signal qui répond aux besoins du client pour son application. Par exemple, la sortie du D1 SSC peut être un signal analogique ou numérique qui peut être utilisé directement par un PLC (programmable logic controller) ou par tout système d'acquisition de données basé sur ordinateur. En fait, le D1 SSC peut traiter n'importe quel signal d'entrée provenant de capteurs dont la sensibilité de sortie varie de 1,25mV/V à 20mV/V, et fournir aux capteurs soit une tension d'excitation constante de 4Vdc, soit un courant d'excitation constant. Le courant d'excitation est réglable de 50µA à 750µA au moyen d'un ordinateur ou d'un dispositif spécifique. Les signaux de sortie du D1 SSC peuvent être configurés avec différentes options, depuis les signaux analogiques de 4~20mA, 0~5V ou 0~10V, en passant par les ratiométriques 10%~90%Vs, jusqu'aux signaux numériques de RS485, I2C ou SPI, afin de répondre aux besoins des différents systèmes. La sortie zéro et le Span du D1 SSC peuvent être ajustés à tout moment, soit par l'intermédiaire de l'ordinateur dans un laboratoire, soit par le dispositif spécifique sur place lorsque le D1 est utilisé sur le terrain. Grâce à la technologie avancée de l'électronique, le D1 SSC fournit ses caractéristiques programmables pour l'application. Par conséquent, les boutons mécaniques ont été éliminés de la version précédente du D1. En conséquence, la version actuelle du D1 SSC peut répondre à une protection environnementale jusqu'à IP67.
