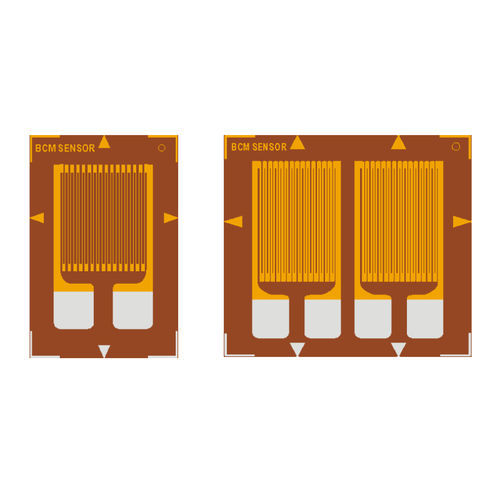

Jauge de contrainte résistive

à résistancelinéaireà simple grille

Les jauges de contrainte linéaires de BCM SENSOR sont spécialement conçues pour la fabrication de capteurs de force de précision qui utilisent le principe de fonctionnement de la poutre de flexion. Pour cette application spécifique, les jauges de contrainte linéaires sont compensées en température et en fluage, et peuvent être encapsulées ou ouvertes selon les besoins. Les jauges karma peuvent être fabriquées avec une compensation du module effectif (EMC). Les jauges EMC sont principalement utilisées pour la fabrication de capteurs de force à faible coût, car elles permettent aux fabricants d'éliminer l'utilisation de résistances de compensation et d'obtenir une compensation de la sensibilité. Pour la compensation du fluage, il existe 18 codes de fluage : "N10, N9, N8, ..., O, ..., P5, P6, P7″. Le code "N10" est le code de fluage le plus négatif, tandis que le code "P7″ est le plus positif. Le "O" correspond à un code de fluage modéré. Pour une jauge de contrainte spécifique, veuillez trouver son code de fluage disponible sous ses dimensions à l'"Option *9″ sur les pages suivantes. Pour un code de fluage personnalisé, consulter BCM SENSOR. Pour plus d'informations sur la compensation d'auto-température (STC), la compensation de fluage et la CEM des jauges de contrainte, veuillez vous référer aux articles correspondants sur le site web de BCM SENSOR. Matériau de support - résine phénolique modifiée (F), résine polyimide modifiée (I), polyéthercétone stratifié (B), polyimide stratifié avancé (A), polyimide stratifié (L) Plage de température de travail - -30~+80°C pour le support F, -85~+150°C pour le support I, -45~+150°C pour le support B, -195~+200°C pour le support A, -55~+150°C pour le support L Tolérance de la résistance - <±0.1% Dispersion du facteur de jauge - 10^7 à 1000µε
