Cellule de charge en traction compression FD101

en flexiontype blocpiézorésistive

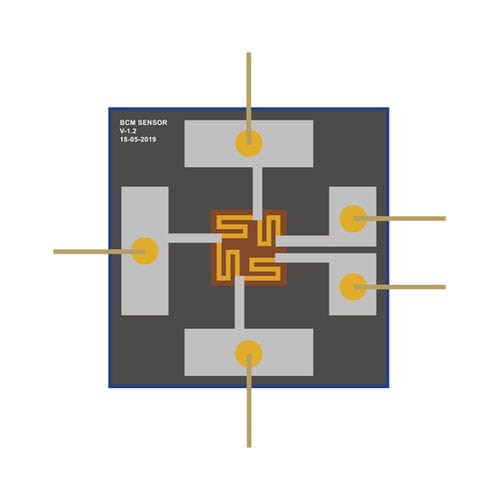

Le modèle FD101 est un capteur de force piézorésistif, fabriqué à partir de silicium monocristallin et spécialement conçu pour les mesures de force universelles ou pour les applications de capteurs permettant de mesurer des forces extrêmement faibles. Les quatre résistances piézorésistives de ce modèle FD101 sont disposées perpendiculairement aux résistances adjacentes, selon un schéma similaire à celui des jauges de contrainte à feuille métallique de type EB de BCM SENSOR. Par conséquent, ce capteur de force peut être utilisé pour mesurer une force dans toutes les directions. Par exemple, si l'un de ces capteurs est collé sur une poutre de flexion, il forme un circuit de mesure en demi-pont, ou si deux de ces capteurs sont collés respectivement sur la surface supérieure et inférieure de la poutre de flexion, ils forment un circuit de mesure en pont complet. Dans le cas d'une poutre de traction ou de compression sur laquelle ce capteur est collé, il peut former un circuit de mesure en pont complet. En outre, si ce capteur est collé sur une poutre de cisaillement ou de torsion, il peut également former un circuit en pont complet pour mesurer la force de cisaillement ou le couple. Les quatre résistances piézorésistives du capteur de force FD101 constituent un circuit en pont complet, ce qui se traduit par une sensibilité élevée pour la mesure des forces de faible intensité, jusqu'à quelques micro-contraintes. Sur le FD101, son circuit en pont de Wheatstone est configuré en circuit en pont ouvert de 5 plots à souder, sur lesquels des fils d'or peuvent être attachés sur demande. les 5 pastilles de soudure facilitent également l'ajustement du décalage zéro et la compensation de la température. Comme il n'y a pas de circuit de conditionnement du signal sur ce capteur, son signal de sortie provient directement de son circuit en pont de Wheatstone.
