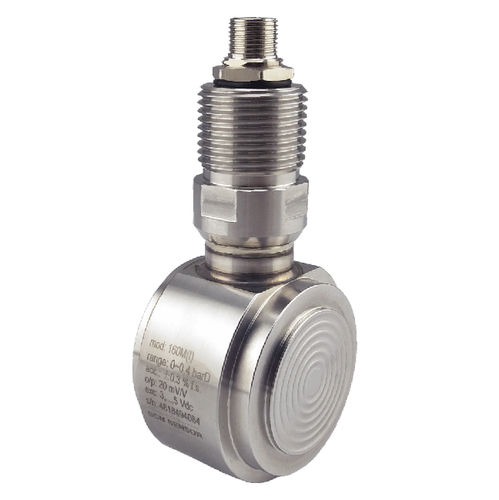

Transducteur de pression différentielle 160M

siliciumpiézorésistifanalogique

Le modèle 160M est un capteur de pression différentielle à principe de fonctionnement piézorésistif. Ce modèle est largement utilisé dans les systèmes pneumatiques ou hydrauliques pour l'automatisation industrielle et le contrôle des processus. Par exemple, il a été intégré dans des vannes intelligentes et des systèmes de contrôle du débit pour des applications de pression différentielle. Grâce à la conception unique des éléments de détection intégrés dans le 160M, ce transducteur peut fournir à ses utilisateurs un rapport élevé, jusqu'à 40, entre la pression différentielle et la pression statique. En outre, le 160M peut mesurer des pressions différentielles jusqu'à -60~+60mbar. D'autre part, il peut supporter une pression statique allant jusqu'à 400 bars. Pour la détection de la température, le 160M est intégré avec une diode thermique de deux manières différentes, ce qui donne deux circuits disponibles. Dans un circuit (5 bornes), la diode thermique est connectée au pont de Wheatstone, tandis que dans l'autre (6 bornes), la diode thermique est complètement indépendante. Le filetage de la série 160M pour l'interface électrique est conçu pour M27x2 (type-I, 160M(I)) ou M56x1,5 (type-II, 160M(II)), ce qui permet une meilleure adaptation à la fabrication de transmetteurs de pression différentielle intelligents.
