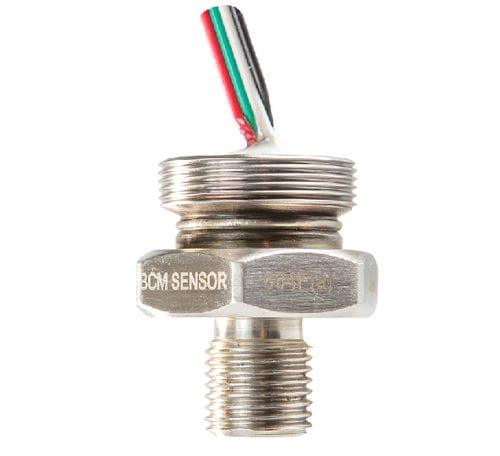

Capteur de pression relative 664F(C)

par jauge de contrainteanalogiquefileté

Le capteur de pression (PS) modèle 664F(c) présente une structure monobloc, c'est-à-dire que sa membrane et son boîtier sont usinés à partir d'une seule pièce d'acier inoxydable. Cette caractéristique permet d'éviter l'utilisation d'un joint torique à l'intérieur du PS et augmente considérablement la fiabilité du PS. Le boîtier du capteur et la membrane forment une structure à cavité interne. Tous les matériaux de la cavité interne sont en acier inoxydable 17-4PH et sont en contact direct avec le fluide sous pression. Comme le 664F(f), le 664F(c) PS possède une jauge de contrainte à feuille métallique (par exemple, une jauge de contrainte à membrane de type BCM KA) collée sur sa membrane pour former le circuit du pont de Wheatstone. Grâce à la jauge de contrainte à feuille métallique, le PS de la série 664F a un effet de température le plus faible parmi tous les PS de BCM SENSOR. Pour s'adapter à différentes applications de pression, le boîtier du 664F(c) PS peut être personnalisé pour avoir une variété de filetages (par exemple, G1/4) et d'hexagones (par exemple, SW27) pour l'installation mécanique de ce PS. Divers signaux de sortie sont disponibles, par exemple un signal mV/V provenant directement du circuit du pont de Wheatstone, un signal ratiométrique de 10%~90%Vs, ou un signal numérique des protocoles I2C ou SPI via un SSC (conditionneur de signal de capteur) qui est fixé à l'arrière du PS. Le 664F(c) PS est principalement utilisé pour construire des transmetteurs de pression en ajoutant à la fois un SSC sur sa face arrière, un boîtier pour le SSC via son filetage M24x1 et un connecteur pour l'alimentation et la sortie du signal.
