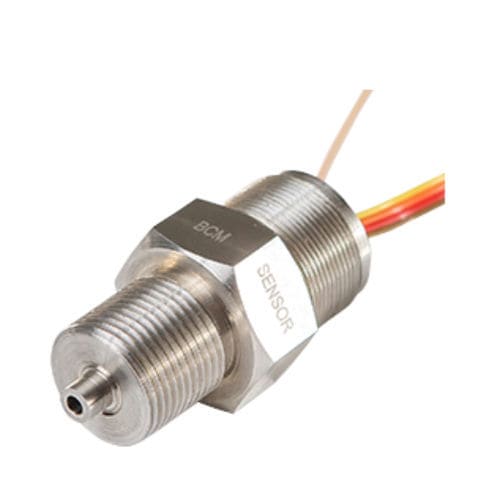

Capteur de pression absolue 101B(C)

piézoélectriqueanalogiquefileté

Le modèle 101B(c) de capteur de pression (PS) se caractérise par un boîtier personnalisé dans lequel est intégré l'un des PS de la série 101B (par exemple, 101B(a19G) ou 101B(a19L)). Par conséquent, le système PS 101B(c) possède une structure à cavité interne formée par son boîtier et le système PS intégré. Tous les matériaux de la cavité intérieure sont en acier inoxydable 316L et sont en contact direct avec le fluide sous pression. Grâce au boîtier personnalisé, une variété de filetages (par exemple, G1/4) et d'hexagones (par exemple, SW27) peuvent être réalisés pour l'installation mécanique de ce PS afin de s'adapter à différentes applications de pression. Le 101B(c) PS est principalement utilisé pour construire des transmetteurs de pression en ajoutant à la fois un SSC (conditionneur de signal de capteur) à l'arrière, un boîtier pour le SSC via son filetage M24x1 et un connecteur pour l'alimentation et la sortie du signal. La pression de travail sera mesurée par le PS intégré (par exemple, 101B(a19G)), qui fonctionne comme le cœur du PS101B(c). Le principe de fonctionnement du 101B(c) PS est déterminé par le PS intégré. Le fluide sous pression doit être un liquide ou un gaz dilué afin d'être introduit dans la cavité interne du 101B(c) PS. Grâce aux pièces en contact avec le fluide en acier inoxydable, le fluide de pression peut être corrosif ou conducteur à condition qu'il soit compatible avec l'acier inoxydable 316L.
