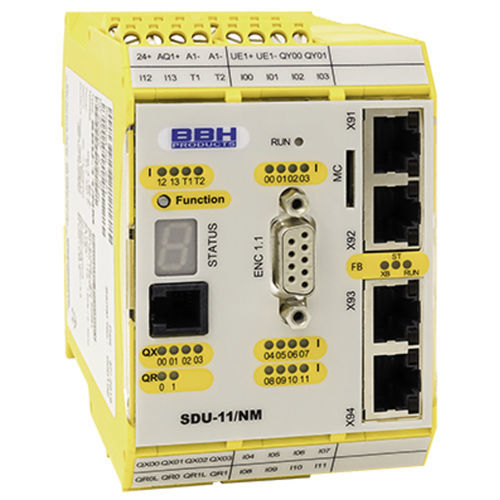

Module E/S numérique SDU-11/NM

bus de terrainEtherCATavec sortie relais

Module esclave EtherCAT/ PROFIsafe pour sécuriser la vitesse et la position d'un axe en vue d'une évaluation ultérieure dans un module maître 14 entrées numériques sécurisées Jusqu'à 4 sorties numériques sécurisées 3 interfaces codeur 2 sorties relais/impulsions 2 sorties auxiliaires 1 interface de bus de terrain supplémentaire Contrôle de sécurité adapté jusqu'à PL e (EN ISO 13849-1) ou SIL3 (IEC 61508) Carte mémoire pour le programme de sécurité Caractéristiques du module Montage décentralisé et sûr de l'axe pour l'environnement EtherCAT Détection sûre de la vitesse et de la position à partir d'un axe Fonctions de sécurité complètes liées à la vitesse et à la position pour la surveillance de l'entraînement CEI 61800-5-2 intégrées dans le fi rmware Surveillance de la vitesse Surveillance de la vitesse de rotation Surveillance de l'arrêt Surveillance du sens de rotation dimension incrémentale sûre Surveillance de l'arrêt d'urgence Surveillance de la position Contrôle de la plage de position Contrôle de la plage de tendance Contrôle de la position cible Sorties d'impulsions pour la détection des courts-circuits transversaux des signaux d'entrée numériques Surveillance des contacts externes de l'appareillage de commutation connecté (EMU) Sorties de relais surveillées pour les fonctions de sécurité Sorties semi-conductrices de sécurité commutables pn-, pp-switching pour les fonctions relatives à la sécurité Paramétrage orienté plan de fonction Gestion des paramètres pour les modules d'extension dans l'appareil de base Fonctions de diagnostic complètes intégrées Affichage codé de l'état par l'intermédiaire d'un écran à 7 segments en face avant et de LED d'état Interface de bus de terrain supplémentaire (PROFIsafe, FSoE)
