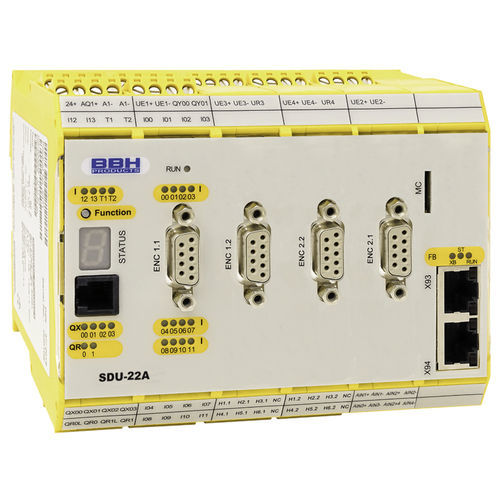

Module E/S numérique SDU-22A series

analogiqueEtherCATTTL

Module esclave FSoE avec option analogique pour une détection sûre de la vitesse et de la position d'un maximum de 2 axes, pour une évaluation ultérieure dans un module maître FSoE 14 entrées numériques sécurisées 4 sorties semi-conductrices de sécurité à commutation pp - commutables en 2 sorties pn de sécurité 8 interfaces codeur (SSI, SINCOS, TTL, HTL-capteur de proximité ; 2. l'interface codeur supporte également HTL avec 200 kHz, SinCos HighResolution et résolveur) 2 entrées analogiques de sécurité (entrées de courant) 2 sorties relais 2 sorties d'impulsion (horloge) 2 sorties auxiliaires Contrôle de sécurité adapté jusqu'à PL e selon EN ISO 13849-1 et IEC 61508 / SIL 3 Emplacement pour carte mémoire pour programme de sécurité Caractéristiques du module Assemblage décentralisé et sûr de l'essieu pour l'environnement EtherCAT Détection sûre de la vitesse et de la position de deux axes au maximum Temps de réponse rapide grâce au Fast Channel Task intégré avec un temps de traitement garanti de 2 ms Fonctions de sécurité complètes relatives à la vitesse et à la position pour la surveillance de l'entraînement IEC 61800-5-2 intégrées dans le micrologiciel Surveillance de la vitesse Surveillance de la vitesse de rotation Surveillance de l'arrêt Surveillance du sens de rotation Dimension incrémentale sûre Surveillance de l'arrêt d'urgence Surveillance de la position Surveillance de la plage de position Surveillance de la plage de tendance Contrôle de la position cible Sorties d'impulsions pour la détection des courts-circuits transversaux des signaux d'entrée numériques Surveillance des contacts externes de l'appareillage de commutation connecté (EMU) Sorties de relais surveillées pour les fonctions de sécurité Sorties semi-conductrices de sécurité commutables pn-, pp-switching pour les fonctions relatives à la sécurité Paramétrage orienté plan de fonction Gestion des paramètres pour les modules d'extension dans l'appareil de base
