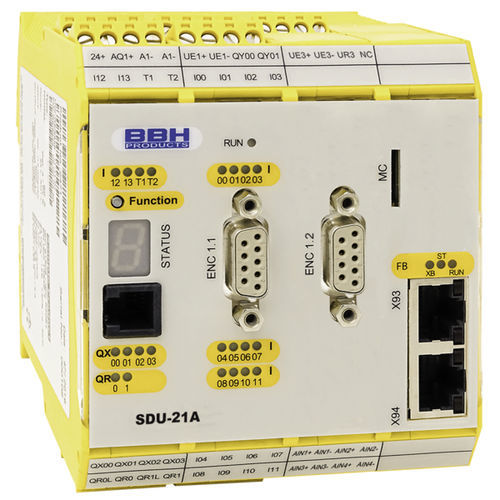

Module E/S numérique SDU-21A series

analogiqueEtherCATTTL

Module esclave FSoE avec option analogique pour sécuriser la vitesse et la position d'un maximum de 2 axes en vue d'une évaluation ultérieure dans un module maître FSoE. 14 entrées numériques sécurisées 4 sorties semi-conductrices de sécurité à commutation pp - commutables en 2 sorties pn de sécurité 4 interfaces codeur (SSI, SINCOS, TTL, HTL-capteur de proximité) 2 entrées analogiques sécurisées (entrées de courant) 2 sorties relais 2 sorties d'impulsion (horloge) 2 sorties auxiliaires Contrôle de sécurité adapté jusqu'à PL e (EN ISO 13849-1) ou SIL3 (IEC 61508) Emplacement pour carte mémoire pour programme de sécurité Caractéristiques du module Assemblage décentralisé et sûr de l'essieu pour l'environnement EtherCAT Détection sûre de la vitesse et de la position de deux axes au maximum Temps de réponse rapide grâce au Fast Channel Task intégré avec un temps de traitement garanti de 2 ms Fonctions de sécurité complètes relatives à la vitesse et à la position pour la surveillance de l'entraînement IEC 61800-5-2 intégrées dans le micrologiciel Surveillance de la vitesse Surveillance de la vitesse de rotation Surveillance de l'arrêt Surveillance du sens de rotation Dimension incrémentale sûre Surveillance de l'arrêt d'urgence Surveillance de la position Surveillance de la plage de position Surveillance de la plage de tendance Contrôle de la position cible Sorties d'impulsions pour la détection des courts-circuits transversaux des signaux d'entrée numériques Surveillance des contacts externes de l'appareillage de commutation connecté (EMU) Sorties de relais surveillées pour les fonctions de sécurité Sorties semi-conductrices de sécurité commutables pn-, pp-switching pour les fonctions relatives à la sécurité Paramétrage orienté plan de fonction Gestion des paramètres pour les modules d'extension dans l'appareil de base Fonctions de diagnostic complètes intégrées Affichage codé de l'état par l'intermédiaire d'un affichage à 7 segments sur la face avant et de LED d'état
