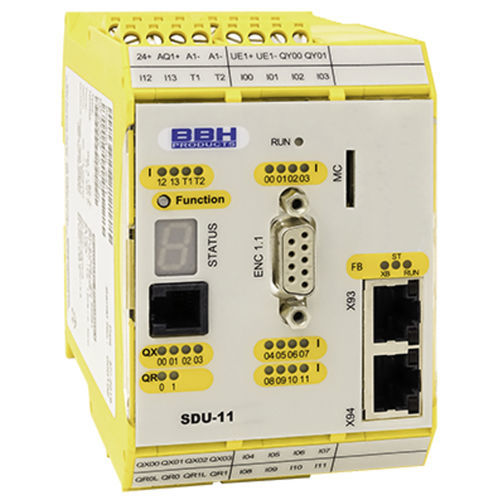

Module E/S numérique SDU-11

EtherCATavec sortie relaisdécentralisées

Module esclave FSoE pour sécuriser la vitesse et la position d'un axe en vue d'une évaluation ultérieure dans une unité maître FSoE. 14 entrées numériques sécurisées Jusqu'à 4 sorties numériques sécurisées 2 interfaces codeur 2 sorties relais / horloge 2 sorties auxiliaires Contrôleur de sécurité jusqu'à PL e (EN ISO 13849-1) ou SIL3 (IEC 61508) Carte mémoire pour le programme de sécurité Caractéristiques du module Montage décentralisé et sûr de l'axe pour l'environnement EtherCAT Détection sûre de la vitesse et de la position à partir d'un axe Temps de réponse rapide grâce au Fast Channel Task intégré avec un temps de traitement garanti de 2 ms Fonctions de sécurité complètes relatives à la vitesse et à la position pour la surveillance de l'entraînement IEC 61800-5-2 intégrées dans le micrologiciel Surveillance de la vitesse Surveillance de la vitesse de rotation Surveillance de l'arrêt Surveillance du sens de rotation Dimension incrémentale sûre Surveillance de l'arrêt d'urgence Surveillance de la position Surveillance de la plage de position Surveillance de la plage de tendance Contrôle de la position cible Sorties d'impulsions pour la détection des courts-circuits transversaux des signaux d'entrée numériques Surveillance des contacts externes de l'appareillage de commutation connecté (EMU) Sorties de relais surveillées pour les fonctions de sécurité Sorties semi-conductrices de sécurité commutables pn-, pp-switching pour les fonctions relatives à la sécurité Paramétrage orienté plan de fonction Gestion des paramètres pour les modules d'extension dans l'appareil de base Fonctions de diagnostic complètes intégrées Affichage codé de l'état par l'intermédiaire d'un affichage à 7 segments sur la face avant et de LED d'état
