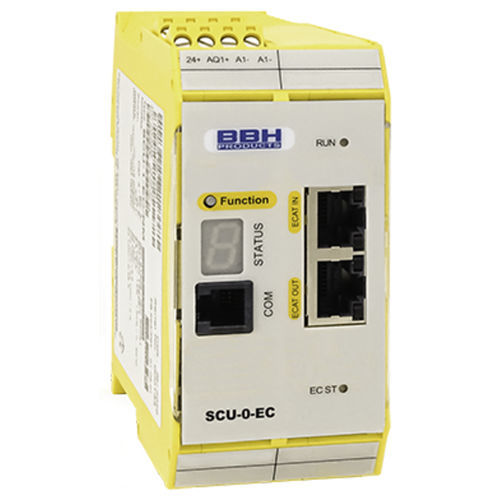

Module maître numérique SCU-0-EC

EtherCATde sécuritédécentralisées

Module maître FSoE programmable et configurable pour fonctionnement sur réseaux EtherCAT Intégration aisée d'entraînements sécurisés (Safe Drive Profile) Tâche à canal rapide avec un temps de traitement garanti de 4 ms Unité de contrôle de sécurité adaptée jusqu'à PL e (EN ISO 13849-1) ou SIL3 (IEC 61508) module cinématique en option, pile esclave FSoE-/ PROFIsafe Interface de bus de terrain basée sur Ethernet, sécurisée / non sécurisée Carte mémoire pour le programme de sécurité Caractéristiques du module Connexion jusqu'à 32 unités esclaves FSoE Traitement logique sûr des signaux d'entrée, de sortie, d'état et d'activation Programmation et paramétrage simples et transparents dans l'environnement EtherCAT via SafePLC2 Temps de réponse rapide grâce à la tâche de canal rapide intégrée avec un temps de traitement garanti de 4 ms Surveillance centralisée et décentralisée de l'entraînement possible Ensemble complet de surveillance de l'entraînement pour les axes simples et les axes calculés (basé sur la fonction cinématique) Communication et traitement temporaires de données déterministes pour les fonctions de position et de vitesse de sécurité via un capteur distribué / plusieurs axes Profils spécifiquement adaptables aux types de variateurs / fabricants pour l'échange de données de processus et le paramétrage central communication croisée sécurisée (SMMC : Safe Master- Master Communication) pour l'échange de données entre maîtres FSoE via EAP Stockage des paramètres de sécurité dans le SCU maître Affichage codé de l'état par l'intermédiaire de l'écran frontal à 7 segments et des LED d'état Bouton multifonction (Quitter, Démarrer, Réinitialiser) En option : interface de communication intégrée (/NM) : Module cinématique de sécurité pour un maximum de 6/12 axes avec surveillance spatiale de la vitesse et de la position
