Banc d'essai de débit B_22861

contrôlé par ordinateurpour pompe à huile

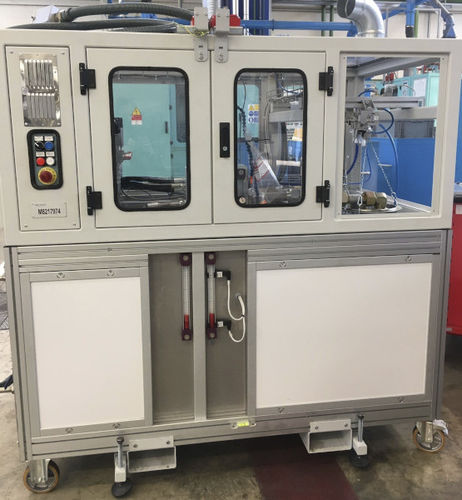

Le chariot B_222861 est équipé pour le test du Pompe RACER. Pour son fonctionnement le chariot est complémentaire aux autres bancs de test existants, auxquels oui interface hydraulique et électrique. Le chariot effectue des tests de rinçage sur la pompe lubrification en une étape de livraison du GBx COUREUR. Le cycle de test est entièrement piloté par des PC résidents sur les pupitres des maîtres et nécessite périodiquement confirmations de l'opérateur. Le but est de mesurer le débit de refoulement de la pompe et la quantité d'huile qui s'en écoule. Le chariot se compose d'un : • compartiment d'essai dans lequel le composant à l'essai vient monté sur le moteur hydraulique, nécessaire à son rotation, et à l'interface qui simule l'enveloppe du GBx ; • un compartiment inférieur comprend toute l'hydraulique nécessaire au fonctionnement et aussi au contrôle charge hydraulique passive (test fonctionnel a charger). Une console, extérieure au comptoir, permet le contrôle complet, ainsi que le relief et le enregistrement des paramètres fonctionnels. DONNÉES TECHNIQUES: • Huile : MIL-L-23699 • Volume : 50 litres • Température : 15° ÷ 130°C [± 3°C] • Pression : 1 000 kPa • Débit : 0 ÷ 16 l/min • Lignes de mesure d'huile : 2 • Vitesse de rotation du pompe testée : 5 085 tr/min INSTRUMENTATION: • Débitmètre 1,7 ÷ 71,92 l/min, précision ± 0,05 % f.s. • Sondes de température PT100 (2), cl. B • Capteurs de pression 0 ÷ 2000 kPag [± 0,4 • Cellule de charge 0 ÷ 200 N, C3 DISPOSITIFS DE SÉCURITÉ: • Panneaux imbriqués • Inhibition du compteur à débit nul • Bouton et modules d'urgence • Pressostats de sécurité • Thermostats de sécurité SOURCE DE COURANT: • Électrique : 24 Vcc, 10 A
