Banc d'essai de force B_23111

fonctionnelcontrôlé par ordinateurpour actionneur

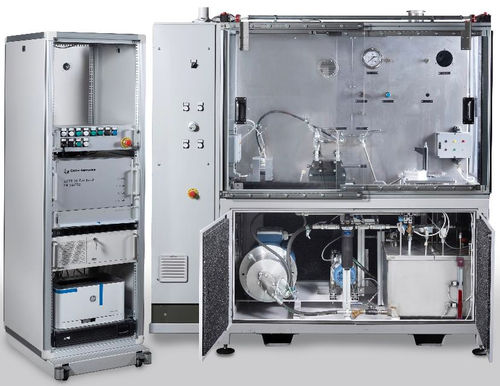

Le banc d'essai B_23111 est conçu pour effectuer des tests de bon fonctionnement des servo-actionneurs des gouvernes : - Test d'épreuve : test de surpression de l'ensemble actionneur - Débit nul : contrôle du centrage de l'asservissement de la vanne - Test de charge fonctionnelle - Mesures de fuite de l'actionneur - Rodage de l'actionneur - Contrôle du capteur de position Le banc est constitué d'un compartiment de test à accès verrouillé qui abrite l'actionneur testé. Dans deux stations différentes, l'actionneur subit tous les tests ci-dessus. Le cycle de test est entièrement piloté par PC et nécessite périodiquement la confirmation de l'opérateur. Le compartiment inférieur comprend toute l'hydraulique nécessaire au fonctionnement et également au contrôle de la charge hydraulique passive (test de charge fonctionnelle). Une console, externe au banc, permet un contrôle complet, ainsi que la détection et l'enregistrement des paramètres fonctionnels DONNÉES TECHNIQUES: • HUILE : MIL H 5606 • VOLUME : 60 litres • TEMPÉRATURE : 35°C [± 5°C] • DÉBIT : 0 ÷ 15 l/min • CONDUITES D'HUILE : 2 • PRESSION : 300 bars • PRESSION D'ÉTANCHÉITÉ : 425 bars INSTRUMENTATION: • DÉBITMÈTRE 0,03 ÷ 40 lpm • SONDES DE TEMPÉRATURE PT100 (1) • CAPTEURS DE PRESSION 0 ÷ 45 MPa [± 0,04 • CELLULE DE CHARGE 0 ÷ 500 Kg DISPOSITIFS DE SÉCURITÉ: • Panneaux imbriqués • Bouton et modules d'urgence • Pressostats de sécurité • Thermostats de sécurité SOURCE DE COURANT: • Électrique : 15 kW 400 V 3F + N + PE • Air // • Eau 3,5 bars / 1/2 " DIMENSIONS ET POIDS: • L, p, h : 2000 x 1100 x 2000 mm ; • Poids à vide : ~ 800 kg COULEUR: • Norme Gris RAL 7035. REMARQUE: • Possibilité de personnalisation sur demande ;
