Banc d'essai de débit B_23201

contrôlé par ordinateurpour soupapepour l'aérospatiale

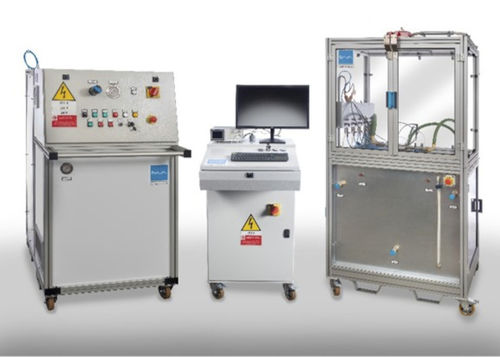

Le banc d'essai B_23201 est conçu pour la caractérisation de vannes ou d'autres composants de dynamique des fluides utilisés dans l'industrie aérospatiale, utilisant un mélange eau/glycol comme fluide. La machine est capable d'effectuer : • essais de maintien de débit et/ou de pression ; • examen blanc. Au moyen d'un circuit hydraulique spécifique, cette machine est capable de générer un cycle d'essai composé d'un entretien et de rampes de pression contrôlées conformément à ce qui suit règles: SAEJ343 - ISO18869 - ISO1402 - DESP. Essentiellement, le banc se compose de trois chariots : • Unités de génération de flux ; • unité de test de composants ; • Pupitre DAS. • Toutes les opérations sont contrôlées par la console de contrôle, qui intègre également l'acquisition de données DAS et l'enregistrement des rapports de test. Le système de raccordement se compose de deux tuyaux flexibles de refoulement (ou plus, sur demande) qui amènent le fluide au composant à tester et d'un tuyau de retour. 5 transducteurs de pression relative, 2 transducteurs de pression différentielle, 2 débitmètres et 2 capteurs de température, avec signal acquis, permettent la détection des courbes caractéristiques du composant sous test. Le banc de test répond aux exigences de l'Industrie 4.0 et permet de : • interface avec un logiciel externe pour s'informer sur la situation de la banque et procéder aux opérations de contrôle et de gestion de celle-ci ; • profiter du service d'assistance à distance des techniciens BAVA ; • contrôler la banque à distance, compatible avec les autorisations du réseau d'entreprise
