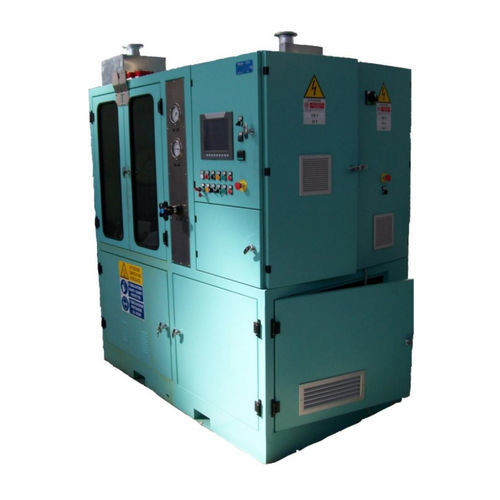

Banc d'essai de débit B_21693

automatiquecontrôlé par PLCpour buse

Banc d'essai pour tester les buses de lubrification. Le banc est composé d'une structure métallique avec des portes frontales vitrées, la partie supérieure pour le montage des buses à tester, la partie inférieure pour le groupe de pesée et le réservoir de récupération et de conditionnement du liquide. Le banc d'essai est complété par la console DAS et l'armoire de commande. Le pupitre de contrôle et de rapport comprend toutes les fonctions de contrôle pour la réalisation du test. • Fluide : Huile MIL L 23699 ; • température : 30 ÷ 120 °C ; • pression : 1500 kPa ; • débit : 25 l/min ; • Temps de mesure : 0 ÷ 5 min ; • Nombre max de jets par buse : < 8. INSTRUMENTATION: • Pression : f.s. 10 bars, classe 0,05 % ; • Débit : f.s. 25 l/min, classe 0,05 % ; • Température : sonde PT100, classe AAA ; • Poids : 20 kg, précision d'environ 0,05 %. ÉQUIPEMENT DE SÉCURITÉ: • inhibition de la batterie de circuits d'échappement ; • Verrouillez le volet du compartiment de test ; • bouton d'urgence coup de poing ; • Interruption automatique du test en cas de casse, fuite de composants ou dysfonctionnement de la banque ; • vanne de pression maximale ; • Thermostat de température maximale.
