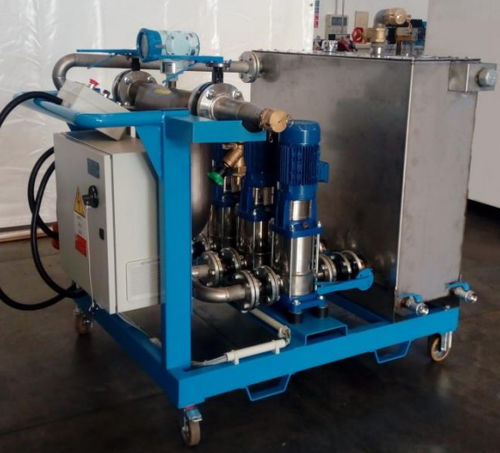

Le banc d'essai B_22910 a été développé pour permettre un étalonnage de la corrélation entre un appareil de mesure maître et l'appareil testé.
Le liquide de test est de l'eau.
Le technicien:
- Connecte l'objet à tester au banc d'essai via des flexibles ;
- Démarre les pompes à eau pour atteindre le point de consigne ;
- Réglage du point de consigne avec vanne de dosage manuelle ;
- enregistrer les données du compteur principal et du DUT après stabilisation des conditions de débit ;
- Répète les points précédents pour tous les patchs d'intérêt.
• Débit massique : 800 ÷ 72000 Kg/h
• DP admissible : 3,5 bars
INSTRUMENTATION:
• débitmètre : 800 ÷ 120000 Kg/h,
Précision 0,1%
Répétabilité -0,05 %
ÉQUIPEMENT DE SÉCURITÉ:
• Bouton d'urgence
LIVRAISONS :
• Électrique : 400 VAC - 50 Hz - 10 kW
• Air : 6 bars
• Eau (réservoir) : 480 l
DIMENSIONS ET POIDS:
• L, P, H : 1350 x 1950 x 1500 mm ;
• Charge brute : ~ 430 kg
COULEUR:
• Standard Bleu 5015.
