Banc d'essai de pression pulsée B_21764
automatiquecontrôlable par PCpour soupape

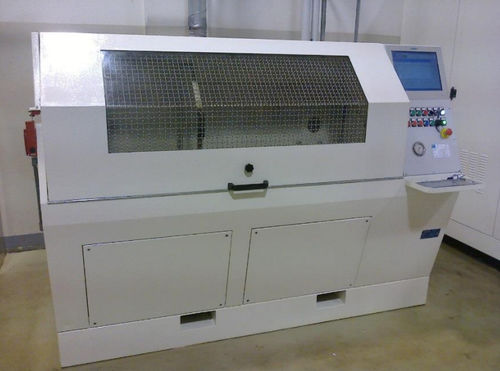

Banc d'essai de pression pulsée - B_21764 - BAVA TESTING SOLUTIONS - automatique / contrôlable par PC / pour soupape
Banc d'essai de pression pulsée - B_21764 - BAVA TESTING SOLUTIONS - automatique / contrôlable par PC / pour soupape
Banc d'essai de pression pulsée - B_21764 - BAVA TESTING SOLUTIONS - automatique / contrôlable par PC / pour soupape - image - 2
Banc d'essai de pression pulsée - B_21764 - BAVA TESTING SOLUTIONS - automatique / contrôlable par PC / pour soupape - image - 3
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type de test
de pression pulsée
Mode de fonctionnement
automatique, contrôlable par PC
Produit testé
pour soupape, pour tuyaux, pour raccords, pour échangeur de chaleur
Secteur
industriel, pour l'industrie automobile
Technologie
hydraulique

Description

Le banc d'essai B_21764 est conçu pour tester des composants tels que des tuyaux flexibles ou rigides, des raccords, des raccords rapides, des vannes, des masses de jet, etc. Le liquide d'essai est de l'huile hydraulique. Cycle de test pulsé alternant avec le cycle de rinçage des composants. La machine avec les différentes options est capable de : - Tests d'impulsions rectangulaires sur l'objet à tester La machine est capable de générer un cycle de test selon les normes suivantes avec un circuit hydraulique spécial : SAEJ343 - ISO18869 - ISO6803 - ISO6605. Un dispositif de circuit traverse le composant testé à chaque cycle et maintient sa température, qui peut être mesurée avec un thermomètre à résistance PT100. Le système de connexion se compose de deux distributeurs, l'un fixe et l'autre coulissant sur un guide spécial. Distance maximale entre les connexions du collecteur : 1 600 mm. Le cycle de travail de la machine est le suivant : • Réglage du profil de pression avec rampes et phases stationnaires par insertion de paires de points (temps de pression). • Phase de remplissage et de purge • Cycle de test pulsatoire alternant avec le cycle de rinçage des composants. SPÉCIFICATIONS TECHNIQUES: • Test de pression : de 5 bar à 100 bar • Temps d'impulsion : à partir de 0,5 sec. jusqu'à 5 s. • huile maxi : 120 C • Répartiteur de connexion INSTRUMENTATION: • Transmetteur de pression f.s. 150 bar, classe 0,25 % E.M.
