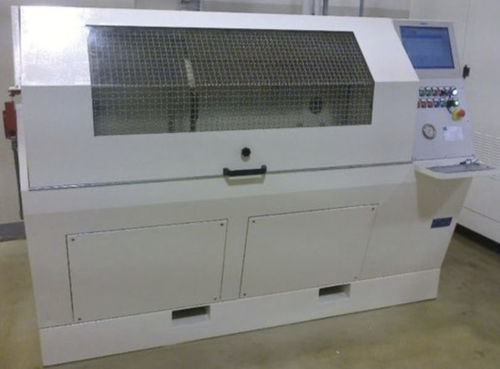

Banc de test de rupture B_21472

pour test d'éclatementautomatiquecontrôlable par PC

Le banc d'essai B_21472 est destiné aux essais sur des composants tels que canalisations souples ou rigides, raccords, raccords rapides, vannes, masses rayonnantes, etc. Le fluide d'essai est de l'huile hydraulique. La machine, avec les différentes options, est capable d'effectuer : - essais d'éclatement et/ou de maintien de pression ; - Test de résistance A l'aide d'un circuit hydraulique, la machine génère un cycle de test composé d'un entretien et de rampes de pression contrôlées conformément aux normes : SAEJ343 - DIN20024 - ISO18869 - ISO1402. Le système de connexion se compose de deux collecteurs, l'un fixe et l'autre coulissant sur un guide spécial capable de contenir les contraintes résultant des essais d'éclatement. Distance maximale entre les connexions du collecteur : 1 600 mm. Le cycle de travail de la machine est le suivant : • Réglage du cycle de pression avec rampes et phases stationnaires au moyen de ; l'insertion de paires de points (temps-pression) ; • Phase de remplissage et désaération avec indicateur visuel de débit ; • Maintenir la pression ; • Rafale de composants. • Test de pression : 3 ÷ 300 bars ; • Débit : 10 l/min ; • Collecteur de connexion ; • Transducteur de pression f.s. 400 bars, cl. 0,25 % p.e. • Impossibilité de démarrer le cycle avec la porte ouverte ; • Serrure de sécurité électrique sur la porte ; • Zone de test avec couvercles métalliques pour l'absorption des chocs et les fuites de fluides ; • Bouton d'urgence. • Alimentation : 400 Vca - 50 Hz - 20 kW ; • Air comprimé : 6 bars ; • Eau de refroidissement industrielle : T≤ 20°C. • 3 200 x 1 600 x 1 700 mm (l, l, h) ; • Poids du banc vide environ 1 600 kg.
