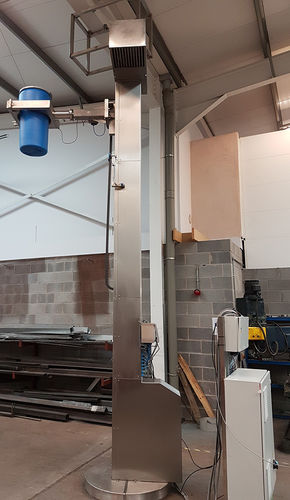

Lève-fût électrique SPL/250/4640/90º/B/G

à colonnesen acier inoxydableATEX

Cet élévateur de fûts ATEX est conçu pour soulever un fût de 200 kg à une hauteur d'environ 4640 mm. L'élévateur de fûts ATEX a été construit en acier inoxydable 304 avec une finition brossée DP240 Grit. L'élévateur est boulonné au sol et est contreventé au-dessus de l'élévateur de fûts ATEX à une structure substantielle telle qu'une mezzanine. Le tambour a été chargé dans le chariot de l'élévateur et fixé de manière appropriée au rez-de-chaussée. Une fois fixé, le fût a été soulevé et abaissé à l'aide d'une vis à billes et d'un motoréducteur monté au sommet de l'élévateur. Le motoréducteur électrique était équipé d'un frein à action rapide qui est excité et alimenté séparément pour se débloquer. La vis à billes était une vis à billes roulées de 50 mm de diamètre x 20 mm de pas avec un écrou de levage approprié. Un second motoréducteur faisait tourner l'élévateur de fûts ATEX en position haute, à 90 degrés dans le sens des aiguilles d'une montre, pour permettre à l'opérateur du niveau supérieur d'aligner le fût et d'assurer l'interface avec le récipient de réception. Le fût, d'un diamètre de 457 mm et d'une hauteur de 262 mm, était fabriqué en acier inoxydable 316 et son contenu était à la pression atmosphérique. Installation électrique et contrôle L'élévateur de fûts ATEX a été équipé d'un panneau de commande EEx d / IP55 qui abritait toutes les terminaisons et tous les composants pour la commande électrique de l'élévateur de fûts ATEX. Une interface homme-machine (IHM) a été montée à un endroit pratique dans un boîtier séparé du panneau de commande principal. Les variateurs et interrupteurs de fin de course suivants, certifiés ATEX, étaient montés sur l'élévateur et fonctionnaient à travers des barrières de sécurité intrinsèque:-
