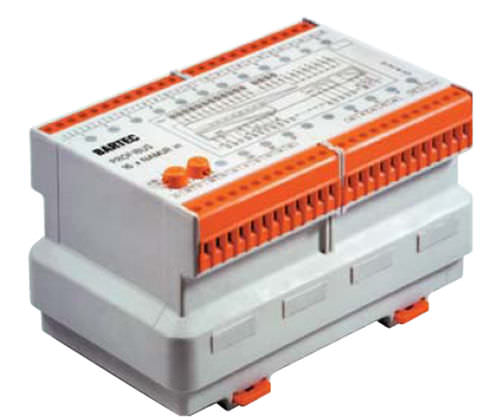

Interface de connexion 07-7331-2301/0000

PROFIBUS

Dans la version Ex e, le module de sortie numérique MODEX peut commander divers actionneurs à l'aide de 16 sorties numériques. Pendant le fonctionnement, un canal peut être court-circuité sur les sorties résistantes aux courts-circuits (résistance limitée aux courts-circuits). Par exemple, les électrovannes, les contacts et les transmetteurs de signaux avec 24 V/ max. 500 mA peuvent être commandés en tant qu'actionneurs. Les actionneurs commandés peuvent être désactivés par un arrêt d'urgence via une deuxième connexion d'alimentation sur le module sur les bornes U- et U+. Le module est connecté au système de contrôle des processus via le PROFIBUS-DP. Des commutateurs rotatifs de codage sont disponibles pour l'adressage du module. Les données de diagnostic indiquant l'état des sorties en cas de court-circuit ou de coupure de tension peuvent également être transmises en plus des données utilisateur. Ces données sont également affichées sur le module lui-même à l'aide de diodes électroluminescentes. Caractéristiques 16 canaux sorties 24 V/500 mA Commande directe d'électrovannes Isolation galvanique Affichage LED CEM selon DIN EN 61000-6-2 : 2005, DIN EN 61000-6-3 : 2007 + A1 : 2011 Adresse programmable sur le panneau avant Marquage Ex II 2G Ex db e IIC Gb Ex I M2 Ex db e I Mb Ex db e IIC Gb Ex db e I Mb Classe I, Zone 1, IIC A/Ex d e IIC Gb Directives/Normes Directive 2004/108/CE Directive 94/9/CE RoHS 2011/65/EU Température ambiante -40 °C à +60 °C pour T4
