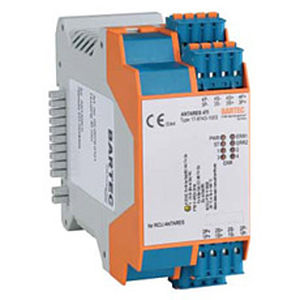

Module d'E/S numérique ANTARES 4TI

à 4 Edéportéesde sécurité

Le module d'E/S à distance ANTARES 4TI est commandé et alimenté par l'unité de contrôle ferroviaire (RCU) ANTARES. Ce module permet la connexion en sécurité intrinsèque de 4 Pt100, Pt1000, résistances ou potentiomètres. La capacité de remplacement à chaud permet de remplacer l'unité électronique sans couper la tension, même dans une atmosphère explosive. La connexion interne et galvaniquement isolée du bus est établie en branchant simplement les modules à la télécommande. Un rail de bus n'est pas nécessaire. La surveillance des circuits ouverts et des courts-circuits peut être programmée pour chaque canal. Les messages d'état du bus et les messages individuels par canal sont affichés par les LED. Cela permet également d'effectuer des diagnostics sur le module. Le logiciel ANTARES Designer permet de définir des paramètres pour le type de capteur. Voir la description du système pour les instructions d'installation. Caractéristiques 4 canaux de température en Pt100, Pt1000 ou résistances jusqu'à 10 kOhm technologie à 2, 3 ou 4 conducteurs Rail de bus intégré Installation en zone ATEX 1/2 ou Zone 21/22 Remplacement à chaud Isolation galvanique entre les entrées et le système Surveillance des coupures de ligne/courts-circuits Pinces à ressort enfichables et codables Marquage Ex II 2(1) G Ex ib [ia Ga] IIC T4 Gb Ex II 2(1) GD Ex ib [ia IIC Ga] [ia Ga] [ia IIIC Da] IIB T4 Gb Ex II (1) D [Ex ia Da] IIIC Ex II (1) GD [Ex ia Da] [Ex ia IIC Ga] [Ex ia IIB Ga] IIIC Ex ib [ia Ga] IIC T4 Gb Ex ib [ia IIC Ga] [ia Ga] [ia IIIC Da] IIB T4 Gb [Ex ia Da] IIIC [Ex ia Da] [Ex ia IIC Ga] [Ex ia IIB Ga] IIIC Température ambiante -20 °C à +60 °C
