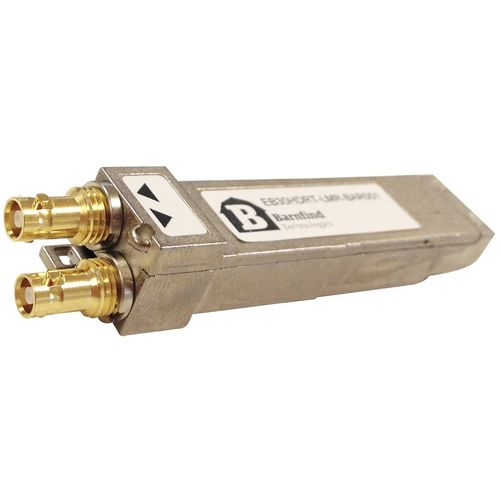

Le EB30CSRT-MM est un module émetteur-récepteur électrique emSFP conçu pour transmettre et recevoir des signaux SDI jusqu'à 2,97 Gbps sur des câbles coaxiaux 75Ω sur des connecteurs 75Ω DIN 1.0/2.3. Le pilote de câble offre deux vitesses de balayage sélectionnables afin d'être conforme aux normes SMPTE 424M/SMPTE 292M et SMPTE 259M. L'égaliseur est doté d'une fonction de restauration du courant continu pour compenser le contenu continu des mires pathologiques SMPTE.
L'EB30CSRT-MM fournit des informations d'identification du module et un suivi du diagnostic via une interface série à 2 fils. C'est également une solution connectable à chaud pour la mise à niveau et la maintenance du système sur le terrain.
Le module EB30CSRT-MM est interchangeable avec d'autres modules SFP vidéo optiques à brochage MSA, ce qui améliore la flexibilité du produit. Le module est conforme à la norme SMPTE, ce qui permet d'accélérer la mise sur le marché et de réduire les efforts et les coûts de développement. Le module EB30CSRT-MM est sans plomb et conforme à la directive RoHS.
Conforme aux normes SMPTE 424M, SMPTE 292M et SMPTE 259M
Connecteurs DIN 1.0/2.3 75Ω
Égaliseur Rx :
Égalise le câble Belden 1694A jusqu'à : 120m à 2,97Gb/s, 140m à 1,485Gb/s et 400m à 270Mb/s
Pilote de câble Tx intégré
Supporte DVB-ASI à 270Mb/s
Supporte les modèles pathologiques vidéo pour SD-SDI, HD-SDI et 3G-SDI
Connectable à chaud
Contrôle par interface série incluant :
Vitesse de balayage de sortie (SD ou HD/3G)
Détection du signal d'entrée (RX_LOS)
Surveillance de la tension et de la température
Informations sur le module
Faible consommation d'énergie - typique 467mW
Alimentation unique +3,3V
Sans plomb et conforme à la directive RoHS
Température de fonctionnement : -40°C à 80°C
58.boîtier emSFP de 5 mm x 13,4 mm x 8,6 mm
Prise en charge du montage en cages suspendues et en cages empilées
---
