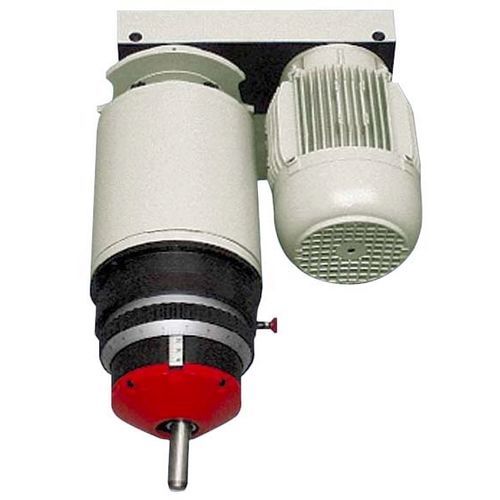

Unité de rivetage pneumatique RNE-070 series

radialeautomatique

Modèle RNE-070-181 Procès Radial Force générée Pneumatique Force de rivetage 2.20 kN - 6.60 kN Ø de la tige/pièce 6.00 mm Contrôle des processus Non Course 5.00 mm - 30.00 mm Largeur 294.00 mm Profondeur 181.00 mm Hauteur 358.00 mm Version standard ▪ Unité de rivetage avec moteur monté à l'avant, à gauche ou à droite (à préciser avec le bon de commande). ▪ Force nominale 6,6 kN @ 6 bar (pression de service max.) ▪ Tige de rivetage jusqu'à Ø 6 mm (Acier 370 N/mm2) ▪ Course de la broche 5-30 mm avec échelle micrométrique de 0,01 mm et limite de course mécanique. ▪ Poids de la machine : environ 30 kg ▪ Entraînement électro-hydraulique - alimentation @x@V, @Hz ▪ Broche à lubrification permanente ▪ Calotte sphérique et porte-outil Rp = @ mm pour longueur d'outil Ls = @ mm (Rp/Ls variables) ▪ Couleur : gris clair RAL 7035 Inclus ▪ Pistolet de graissage manuel (non fourni si la lubrification automatique est commandée). ▪ Accessoires standard et manuel d'utilisation dans la langue de destination. Options ▪ SEI-OTH-181 Capteur de position de base de la broche supérieure (PMH). ▪ NHE-MYC-E-01, Dispositif de détection de la base du rivet NHE-E ▪ NHE-MST-xxx, Pièces de contactes RBD (@) ▪ NZ-039, Lubrification automatique avec contrôle du niveau de graisse du réservoir. Sous réserve de modifications.
